通信プログラム不要!! PLCリンク対応 2次元コードリーダ&RFIDリーダー

スキャナのコマンドを理解して、PLCのプログラミングをするのは大変では無いですか？
当社のPLCリンク対応スキャナをご利用いただけば…PLC内のバーコードデータ書込みメモリ番地をスキャナに設定しておくと、読込んだバーコードデータを自動的に指定のメモリに書き込みます。PLCのプログラミングは普段から開発に慣れている、メモリ監視ロジックだけです。もちろん、データ読み書きもPLCメモリを利用してハンドシェイクを行います。

当社の工業向けバーコード／２次元コードスキャナ製品は、PLCリンクを標準機能として搭載しております。
※対応機種は弊社営業までご確認ください。

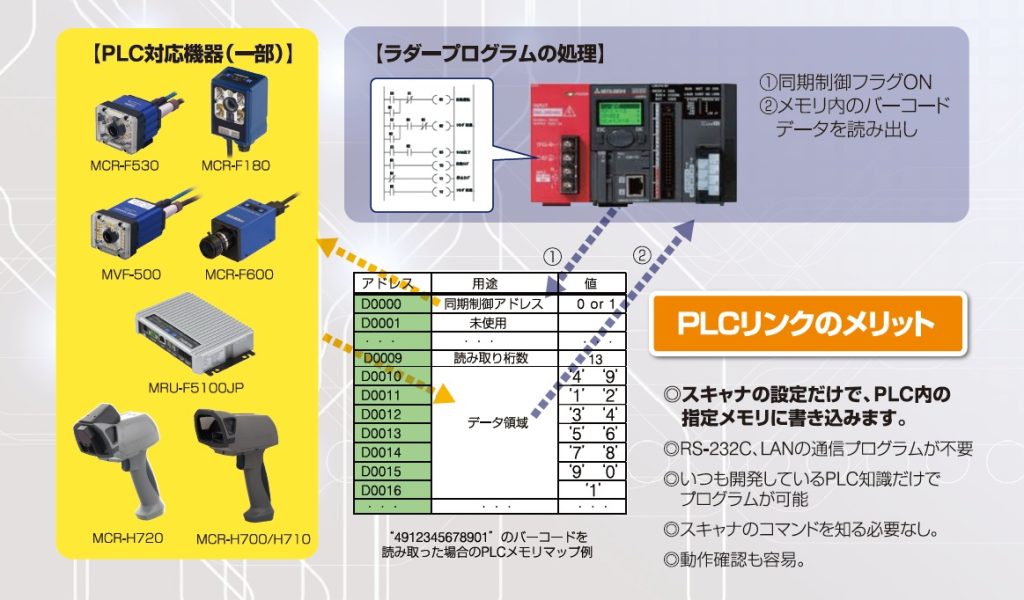

システム例

PLCリンクとは

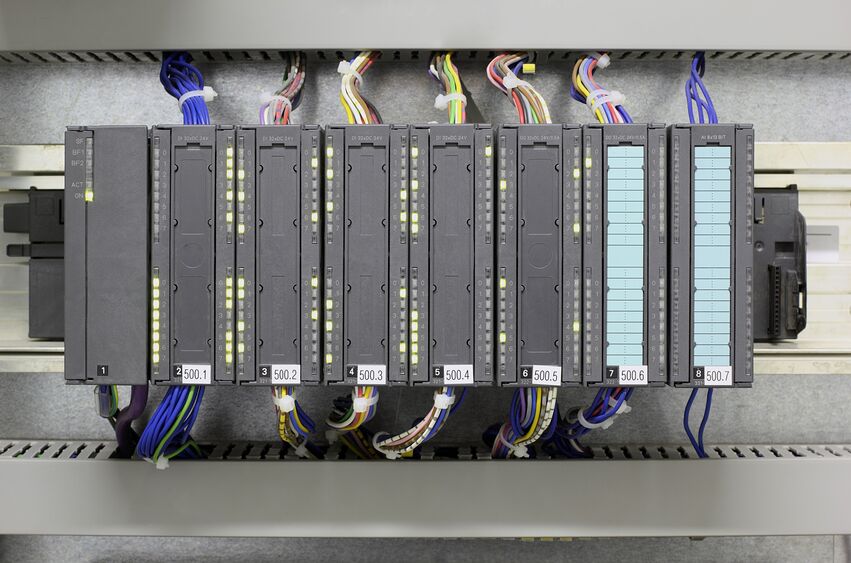

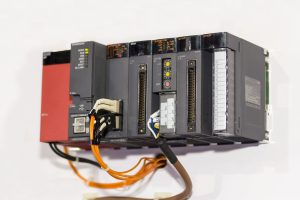

プログラマブルロジックコントローラ（PLC）は今や世界中の製造／物流現場の自動制御では欠かせない装置となっており、PLCに接続して制御するデバイスも年々多様化しております。

PLCは従来の制御装置の代表だったリレー回路の代替装置として開発されました。いわゆる小型コンピュータの一種でコアのパーツには他のコンピュータと同じようにマイクロプロセッサが使われ、ソフトウェアで動作する点も似ています。　あらかじめ決められたプログラムで定められた順序や条件などに従って設備や機械の動作制御、位置、速度、連続量を制御したり装置間で情報交換したりすることも可能な装置です。

（～さらに詳細な記事は以下にてお読みいただけます。）>>技術トレンド情報flags vol.107「ＰＬＣリンク機能搭載バーコードスキャナのご紹介（前編）」

Tutorial はじめてのPLCリンク【MCR-H700B】

導入メリット

PLCリンクのメリット

◎スキャナの設定だけで、PLC内の指定メモリに書き込みます。
◎RS-232C、LANの通信プログラムが不要
◎いつも開発しているPLC知識だけでプログラムが可能
◎スキャナのコマンドを知る必要なし。
◎動作確認も容易。

対応PLC一覧

LAN接続

三菱電機

シリーズ名	接続方法	機種
MELSECシリーズ	CPU内蔵ポート	Q03/04/06/10/13/20/26/50/100UDECPU/L02CPU/06CPU/26CPU-BT/iQ-R04/08/16/32/120
LANユニット	QJ71E71-100/-B5/-B2

オムロン

シリーズ名	接続方法	機種
SYSMACシリーズ	CPU内蔵ポート	CJ2H-CPU□-EIP(内蔵)/ CJ2M-CPU□(内蔵)/ SYSMAC One NSJ
LANユニット	CP1W-CIF41 CJ1W-ETN21 CJ1W-ETN11 CS1D-ETN21D CS1W-ETN21 CS1W-ETN11 CS1W-ETN 01 CJ1W-ETN21 CJ1W-ETN11 CJ1M-CPU13-ETN CJ1M-CPU12-ETN CJ1M-CPU11-ETN

キーエンス

シリーズ名	接続方法	機種
KVシリーズ	CPU内蔵ポート	KV-5000/5500
LANユニット	KV-LE21V/KV-NC1EP

RS-232C接続

三菱電機

シリーズ名	接続方法	機種
MELSECシリーズ	FX3 シリーズ通信用機能拡張ボード通信用特殊アダプタ	FX3G-232-BD FX3U-232-BD FX3U-232ADP-MB
RS-232C コミュニケーションユニット	QJ71C24N/-R2 LJ71C24/-R2

オムロン

※モデルによりRS-232Cオプションボードが必要となります

シリーズ名	接続方法	機種
SYSMACシリーズ	CPU内蔵ポート	CS1シリーズ CJ1シリーズ CJ2シリーズ※ CP1シリーズ※
RS-232C オプションボード	CP1W-CIF01 CP1W-CIF11 CP1W-CIF12
RS-232Cコミュニケーションユニット	CJ1W-SCU□□（-V1） CS1W-SCU□□-V1
コミュニケーションボード	CS1-SUB□□-V1
