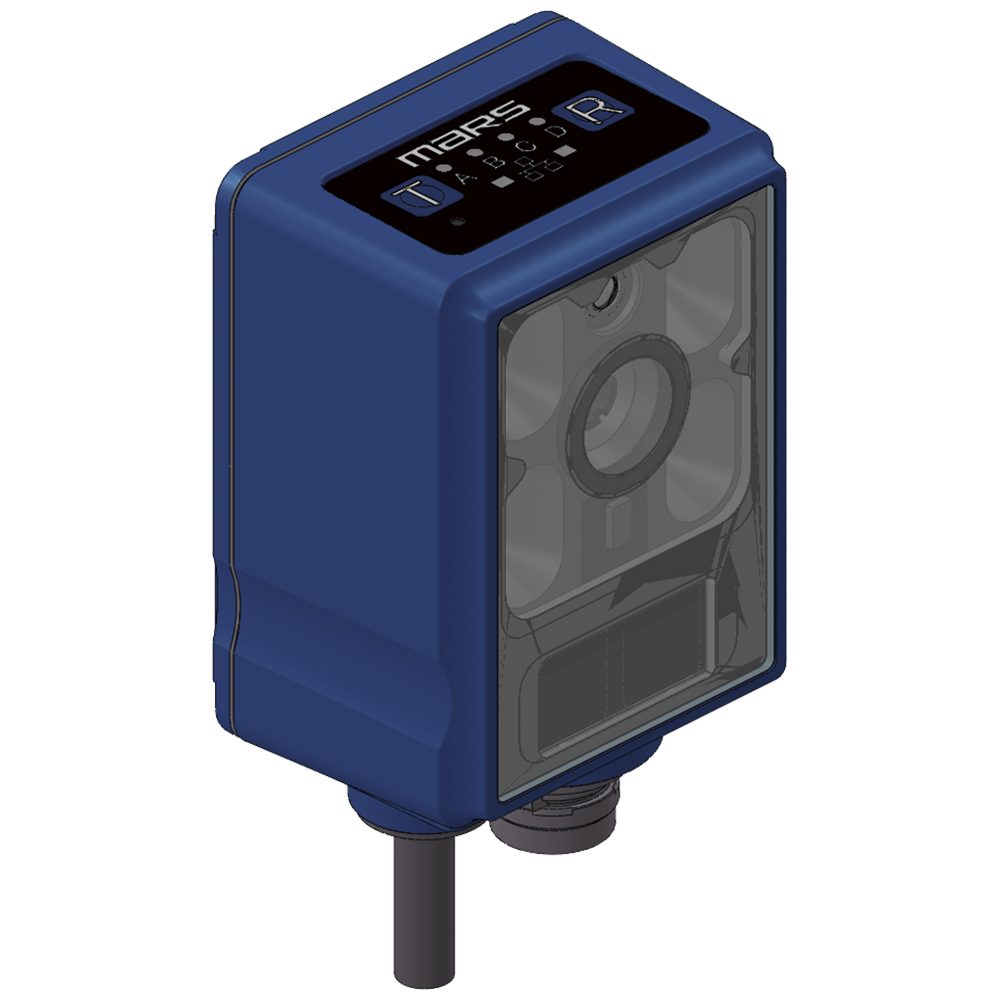

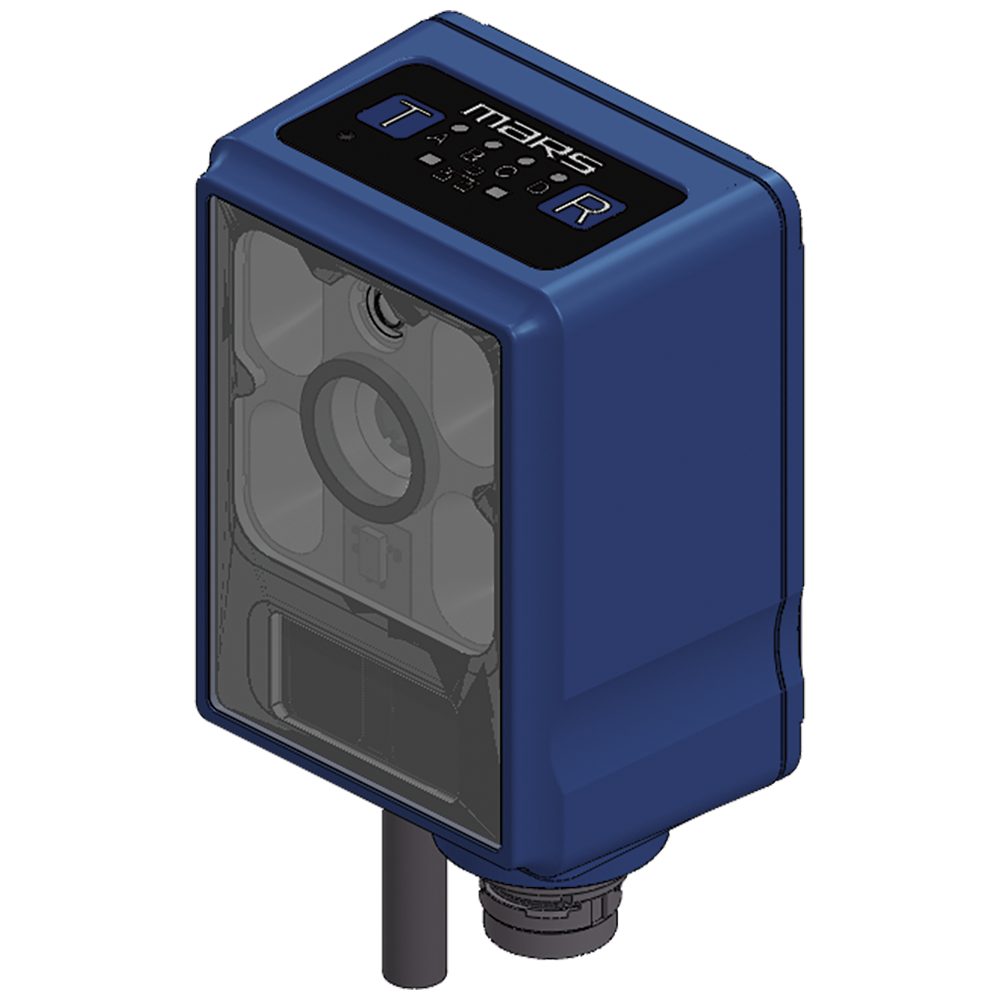

特長・機能

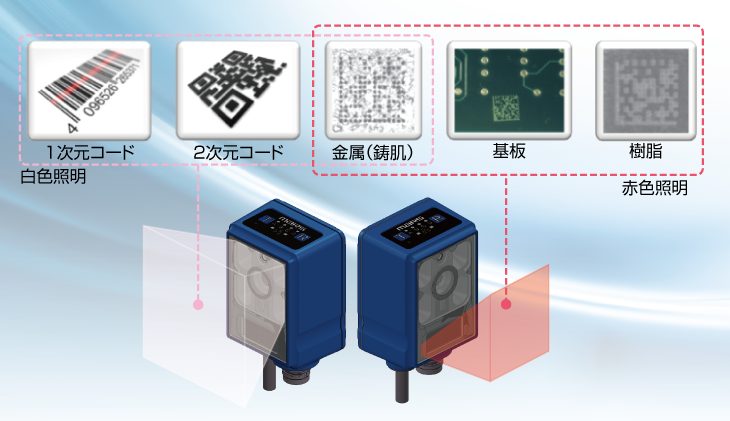

正確な読取を実現する 2種類の照明機能
高輝度の白色照明・赤色斜光照明を搭載しており、対象や設置位置に合わせて最適な状態での読取を実現します。
●白色照明:紙などの反射の少ない素材上のコード
●赤色照明:金属、樹脂、基板等へのDPM(ダイレクトパーツマーキング)コード
高精細120万画素CMOS搭載
高解像度120万画素CMOS搭載なので、読取困難だったコード・シンボルを鮮明に撮像可能。
照明毎に読取エリアでのチューニングもでき、これまで読取が困難だったシンボルを高速・高精度に読取ります。
移動読み取りに強い

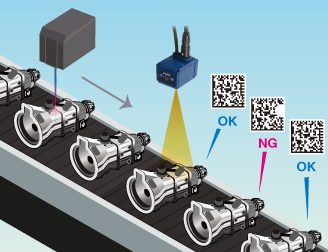

移動読みに特化した新ロジックを搭載。強化された高輝度照明・高解像CMOSセンサーとあわせて、より高速な移動読み取りに対応しました。ラインを移動する1次元/2次元コードをかつてない高速・高精度に読み取りします。
小型・2種類のケーブル取付バリエーション

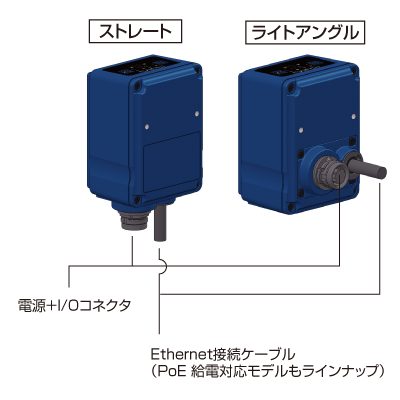

小型かつストレート（MCR-F180-ST）、ライトアングル（MCR-F180-RA）の2種類のケーブル取り付け方向モデルをラインナップ。様々な設置状況に対応でき、装置組込にも最適です。
物体検知（紙面検知）

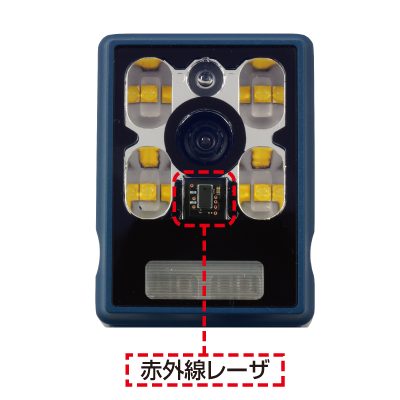

読取対象を検知して読取動作を実行する機能です。従来の物体検知方式に加え、赤外線レーザ方式を追加しました。ご使用の環境に応じてどちらの方式で検知するか選択できます。
本体だけで簡単位置調整
新たに搭載された物体検知機能を活用して、ポインタやLEDが適切な距離を知らせてくれます。簡単に設置位置の調整を行うことができます。
読取設定用ソフトウェアを無償提供

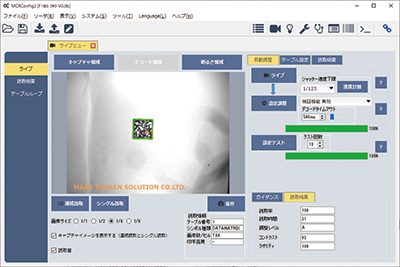

各種パラメータをパソコンから簡単に設定できる「MCRConfig2」
各種設定やテーブルをGUIで操作できるWindows用のソフトウェアです。
簡単操作で自動調整を実行でき、どのように読み取れているかも確認できます。
PLCプログラムレスでつながる! PLCリンク機能
FA現場でよく使用されるPLCとの接続もPLCリンク機能により、設定だけで読み取りしたバーコードデータを自動的に指定のメモリに書き込みます。PLC側のプログラミングは普段から使用されているメモリ監視ロジックだけです。
CC-Link IE Field BASIC対応
対応PLCから読み取りや自動調整、セットアップ読込/書込が可能です。
対応PLC：MELSEC iQ-R/iQ-F/Q/Lシリーズなど。詳細は各PLCの仕様をご確認ください。
※産業用イーサネット（EtherNet/IP）についてはお問合せください。
印字品質検証機能
バーコードの印字検証機能を追加し、運用の効率化と信頼性向上を実現
ISO/IEC 15415及び ISO/IEC TR 29158評価項目でリアルタイムに検査結果を出力。印字品質をインラインで判定できます。検証結果と読み取りデータに付加して出力可能。検証結果による判定をデジタルOUT出力可能。
紹介動画
製品仕様
| 型式 | MCR-F180/A/R/ARモデル | MCR-F180P/APモデル | ||
|---|---|---|---|---|
| 受光部 | 撮像素子 | 1/3インチ CMOSイメージセンサ モノクロ | ||
| 有効画素数 | 1280（X）×960（Y） （約120万画素） | |||
| 発光部 | 照明光源 | 高輝度白色LED、高輝度赤色LED 625nm | ||
| ポインタ光源 | 青色LED 470nm | |||
| 対応シンボル | 1次元・2次元 | Code39, Code128/GS1-128(EAN128), Codabar(NW7), ITF(インターリーブド2 of 5), UPC/EAN/JAN, GS1 DataBar(RSS), Code93, Data Matrix(ECC200), CompositeCode, QR Code/Micro QR Code, PDF417/MicroPDF, AztecCode | ||

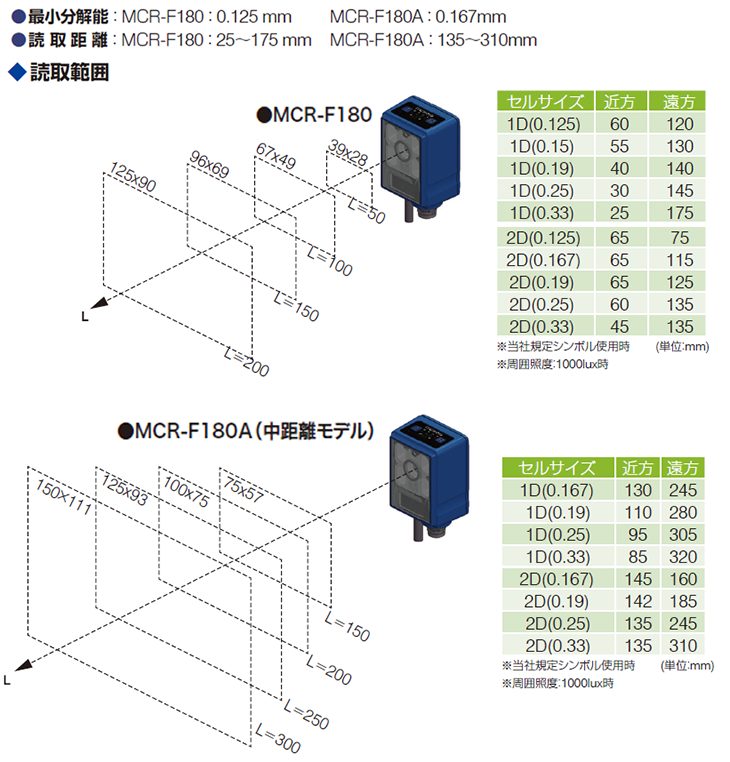

| 読取角度 | ピッチ(PITCH)：±35° / スキュー(SKEW)：±35° / チルト(TILT)：360° | |||
| 最小分解能 | MCR-F180 : 0.125mm / MCR-F180A : 0.167mm | |||
| 読取距離 | MCR-F180：25～175 mm / MCR-F180Ａ：85～320mm | |||
| 読取視野範囲（100mmの時） | 71×53mm | |||
| 電源定格 | 電源電圧 | DC給電：DC24V±10％ | DC給電：DC24V±10％ PoE給電：Type Aのみ ※DCとPoEは同時併用不可 |
|
| 消費電流 | DC給電:待機時 約150mA 読取動作時 約400mA |
DC給電:待機時:約150mA 読取動作時:約400mA PoE給電:電力クラス3 |
||
| 近接センサ | 赤外線レーザ 940nm Class 1 | |||
| デジタル入力 | フォトカプラ絶縁×1点 入力抵抗：2.2kΩ / ON電圧：10.8～28V / OFF電圧：0～0.8V | |||
| デジタル出力 | フォトカプラ絶縁x2点（F180/A/P/APモデル）、フォトカプラ絶縁x1点（R/ARモデル） 最大定格 DC30V 50mA | |||
| インターフェース |
Ethernet (100BASE-TX, 10BASE-Te)/RS-232C（R/ARのみ） ケーブル取り付け方向： ストレート（-STモデル） / ライトアングル（-RAモデル） ※産業用イーサネット（EtherNet/IP）についてはお問合せください |
|||
| 耐環境性 | 動作温度 | 0～40℃ | ||
| 動作湿度 | 35～85％R.H.(結露無き事) | |||
| 保存温度 | -20～+60℃ | |||
| 保存湿度 | 35～85％R.H.(結露無き事) | |||
| 耐振動 | 10～55Hz振幅1.5mm（全幅）/X,Y,Z各方向2時間 | |||
| 保護構造 | IP67 | |||
| 周囲照度 | 10000 lx以下 | |||
| 外形寸法 | 60（H）×45（W）×35（D）mm （突起部を除く） | |||
| 質量 | 約220g | 約235g | ||
製品ラインナップ

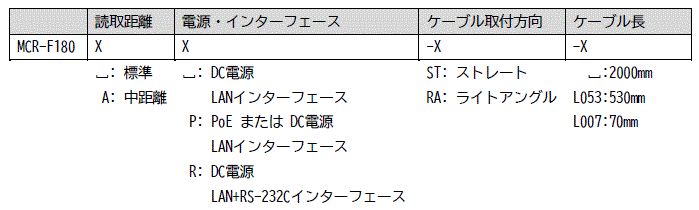

型式構成
型式例： MCR-F180P-ST, MCR-F180-ST-L053, MCR-F180P-RA

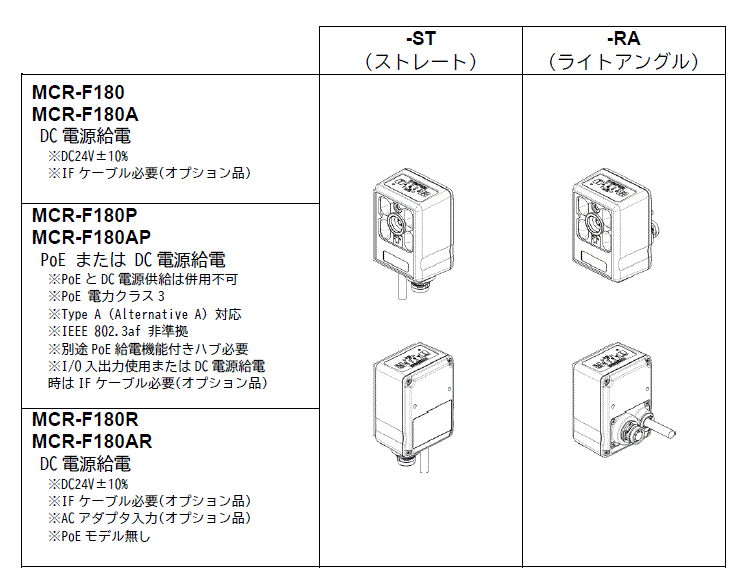

給電方法、ケーブル接続方向例

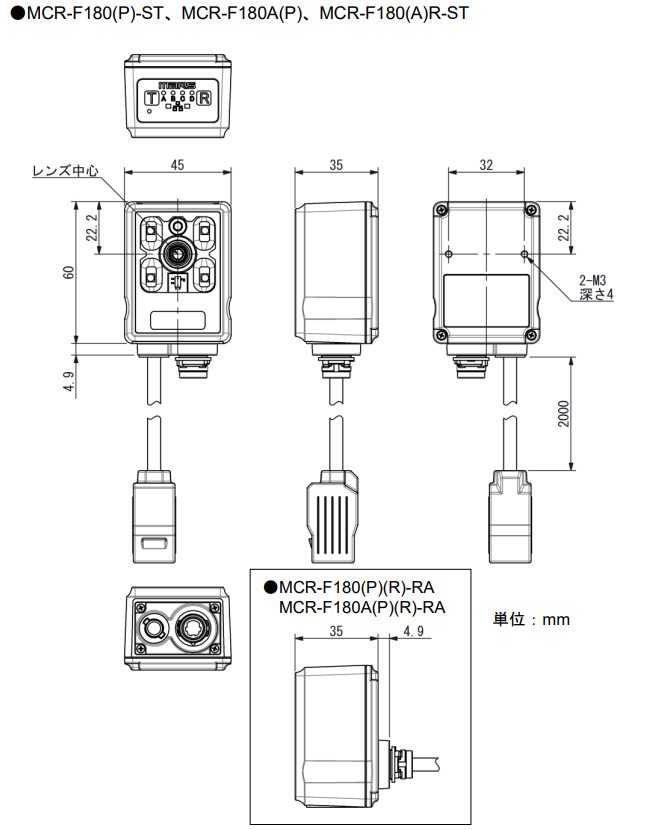

外形寸法図
各種ダウンロード
本製品のマニュアル、ドライバ・ツール等のダウンロードが可能です。 ダウンロードには、お客さま情報のご入力が必要です。
