特長・機能
チューニング時や設置時に自動でフォーカス調整を行います
自動調整でフォーカス位置、画像処理を設定
異なる読取距離に1台で対応可能
サイズ違いの混流ラインで安定した読み取りを実現

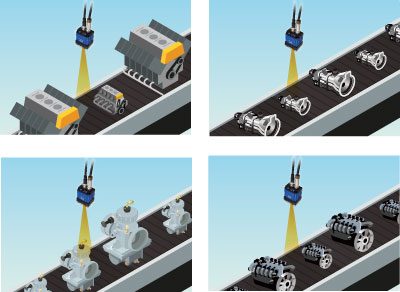

読み取るシンボルのフォーカス位置を自動調整できるので、ライン上の高さ（距離）が違うシンボルを確実に読み取ります。
便利なセットアップ機能（ラインに応じた読み取り設定を保存）
セットアップ機能で面倒な段取り替えも楽々
あらかじめ各ラインに応じた読取設定を保存しておくことができ、ラインに応じた設定がすぐに呼び出せます。
印字品質検証機能
バーコードの印字検証機能を追加し、運用の効率化と信頼性向上を実現
ISO/IEC 15415及び ISO/IEC TR 29158評価項目でリアルタイムに検査結果を出力。印字品質をインラインで判定できます。検証結果と読み取りデータに付加して出力可能。検証結果による判定をデジタルOUT出力可能。
ダイレクトマーキングの 読み取りに最適!

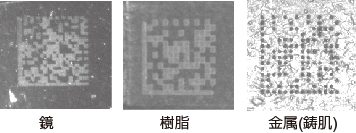

金属や樹脂部品など様々な材質にダイレクトマーキングされたシンボル読取に最適です。（ドットピンにも対応）
インテリジェント・テーブルモード

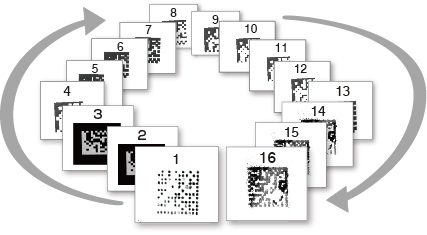

読み取りが困難とされる印字パターンを分析して、スキャナ内に16パターンの読取条件がプリセットされています。
アクティブチューニングで読み取れない場合、独自のアルゴリズムで フォーカスに応じた最適な設定を自動選択して読み取りを行います。次回以降は選択された読み取り設定を記憶して読み取りを始めるインテリジェントモード搭載!!
最大16パターンの設定内容は任意に変更することも可能です。
PLCプログラムレスでつながる! PLCリンク機能
PLC内のバーコードデータ書込みメモリ番地をスキャナに設定しておくと、読込んだバーコードデータを自動的に指定のメモリに書き込みます。PLCのプログラミングは普段から開発に慣れている、メモリ監視ロジックだけです。もちろん、データ読み書きもPLCメモリを利用してハンドシェイクを行います。
CC-Link IE Field BASIC対応
対応PLCから読み取りや自動調整、セットアップ読込/書込が可能です。
対応PLC：MELSEC iQ-R/iQ-F/Q/Lシリーズなど。詳細は各PLCの仕様をご確認ください。
FTPクライアント機能
画像転送、読取データのFTPでの送信が可能です。
各種パラメータをパソコンから 簡単に設定する付属ソフトウェア「MCR Config」

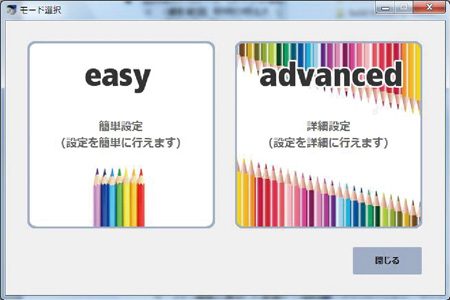

誰でもすぐに使える「簡単設定モード」をご用意
簡単設定モードを使用して、読み取りパラメーターの自動調整を行うことができ、シンボル読み取りのための設定を誰でも簡単に行うことができます。設定可能な機能を網羅した詳細設定モードで詳細なパラメータ設定も可能です。

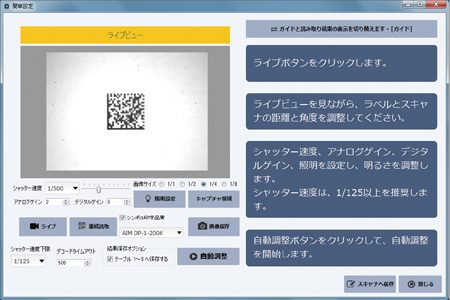

イメージリーダから読み取った画像を表示します。
画像を見ながらガイドに沿って操作することで、調整～設定が完了します。設定パラメータをファイルとしてコンピュータに保存できます
詳細設定モード

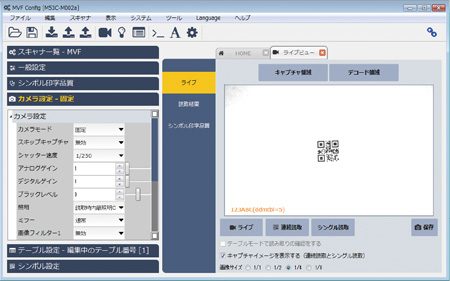

ライブ画面で画像を確認しながら、適切な画像が表示されるように読み取りパラメータ項目を変更します。シャッター速度、アナログゲイン、デジタルゲイン、ブラックレベルなどを変更すると、ライブ画面にリアルタイムに変更が反映されます。
紹介動画
製品仕様
| 型式 | MCR-F530 | |
|---|---|---|
| 受光部 | 撮像素子 | 1/3インチ CMOSイメージセンサ 白黒 |
| 有効画素数 | 1280 (X) x 960 (Y) (約120万画素) | |
| フォーカス | オート ( 設置時およびチューニング時にフォーカス位置を自動調整できます ) | |
| 発光部 | 照明光源 | 高輝度白色LED |
| ポインタ光源 | レーザーポインタ ( 赤色 ) | |
| 対応シンボル | 1次元 | Codabar , Code39 , Code128/GS1-128 ,Code93 , GS1 DataBar , ITF , UPC/EAN/JAN |
| 2次元 | Data Matrix (ECC) , QR Code/Micro QR | |
| 読取角度 | ピッチ(PITCH) ：±35° / スキュー(SKEW)：±35° / チルト(TILT) 360° | |
| 最小分解能 | 0.1 mm | |
| 読み取り距離 | 100 ～ 500 mm | |
| 読み取り視野範囲 ( 300mmのとき ) | 91 x 68mm | |
| 電源定格 | 電源電圧 | DC給電：DC24V±10％（ スキャナコネクタ：電源入力） |
| PoE給電：Type A/B、DC36～57V（LANコネクタ）※DC給電方式との併用不可 | ||
| 消費電流 | DC給電 :コマンド（同期）待機時 ：約150mA / 読み取り動作時 ：約450mA | |
| PoE給電 電力クラス3 | ||
| デジタル入力 | フォトカプラ絶縁x1点 入力抵抗 ：1kΩ OFF 電圧：0～0.8V、ON 電圧 ：6～28V | |
| デジタル出力 | フォトカプラ絶縁x3点 最大定格 DC30V 50mA | |
| インターフェース | Ethernet （10Base-T、100Base-TX） | |
| RS-232C（1200bps ～ 115.2kbps） | ||
| 耐環境性 | 動作温度 | 0 ～ 40℃ |
| 動作湿度 | 35 ～ 85%R.H. （結露無き事) | |
| 保存温度 | -20 ～ 60℃ | |
| 耐振動 | 10～55Hz振幅1.5mm(全幅)/X,Y,Z各方向2時間 | |
| 保護構造 | IP67 | |
| 周囲照度 | 10000 lx 以下 | |
| 外形寸法 | 71.1(H) × 65.2(W) × 53.9(D)mm | |
| 質量 | 約 320 g | |
読み取り距離
| セルサイズ | 近方 | 遠方 |
|---|---|---|
| 0.10 | 100 | 125 |
| 0.125 | 100 | 155 |
| 0.167 | 100 | 215 |
| 0.19 | 100 | 245 |
| 0.25 | 100 | 325 |
| 0.33 | 100 | 430 |
| 0.38 | 100 | 500 |

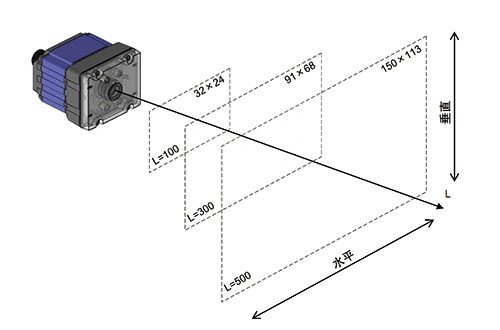

視野幅/距離(読み取りエリア)
| 距離 | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|
| 水平 | 32 | 62 | 91 | 121 | 150 |
| 垂直 | 24 | 40 | 46 | 68 | 113 |

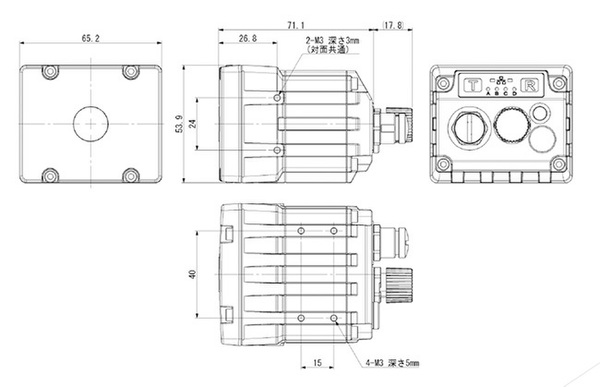

外形寸法図
ボタンをクリックすると画像が開きます。
各種ダウンロード
本製品のマニュアル、ドライバ・ツール等のダウンロードが可能です。 ダウンロードには、お客さま情報のご入力が必要です。
