特長
難読条件をクリアする高い読み取り性能
DPM / 斜め読み / 長距離読み など
シンボルとOCRを同時に読んで照合
シリアル番号と消費期限など
個数検査も可能（有無検査）

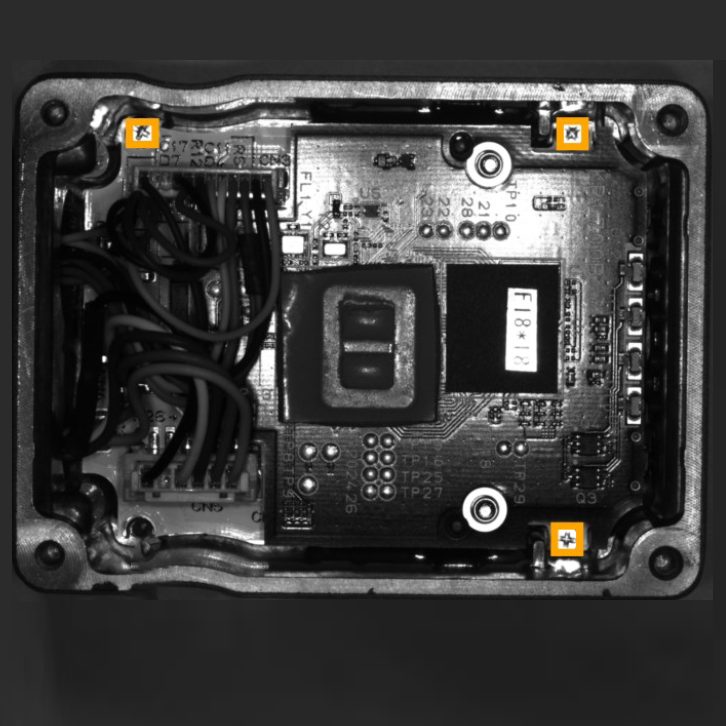

ネジ取付忘れチェックなど
マシンビジョン機能

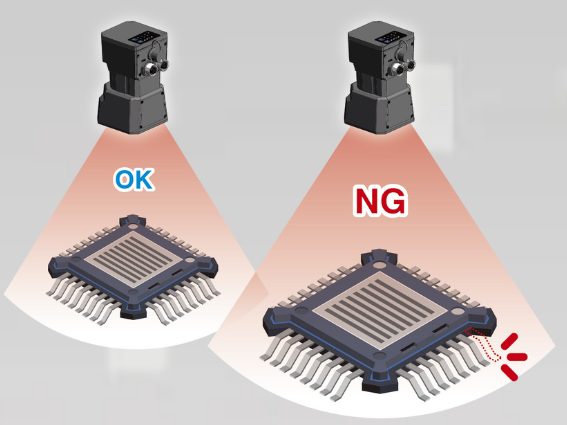

個数検査
ブロブ解析・パターンマッチング機能をつかって、個数カウントや、有り・無し確認が可能。

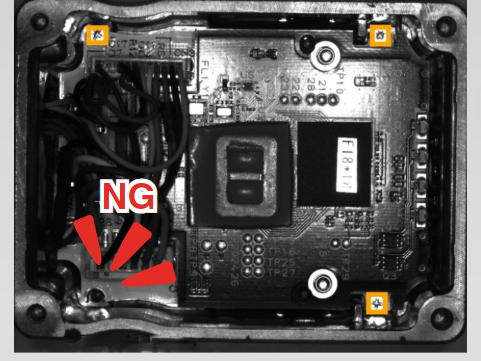

- 部材の取り付け判断 (実装ミス、欠品の検知など)

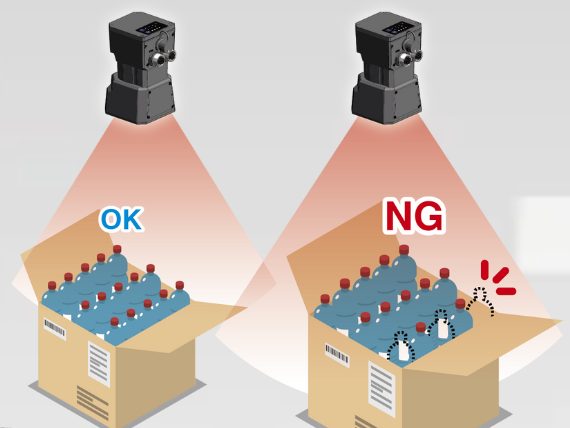

- 部材の個数チェック
- 製品表面の傷チェック

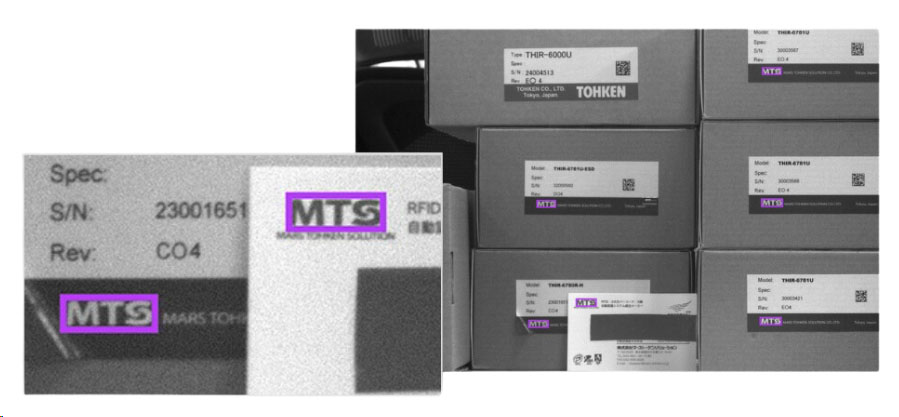

パターンマッチング
特定のパターンが有るのか無いのか、何個あるかを判別する機能。

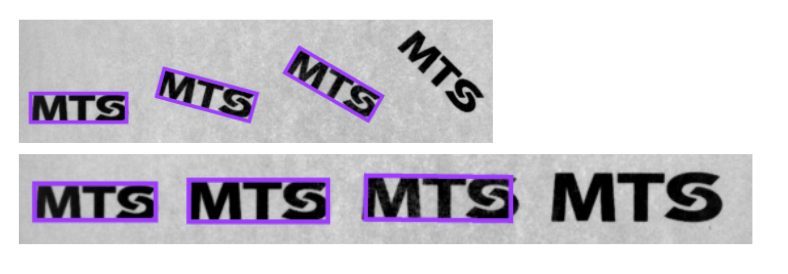

画像のように設定した基準内の角度や大きさのみを検出することもvできます。
OCR

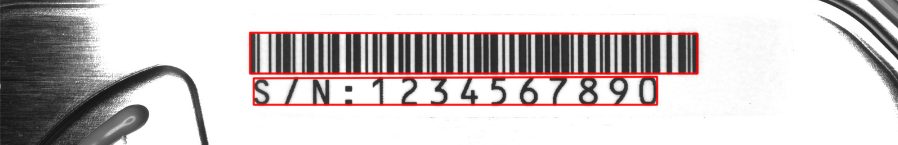

シンボル読取と OCR の照合
- 対象:基板等に貼られたシリアル番号ラベル

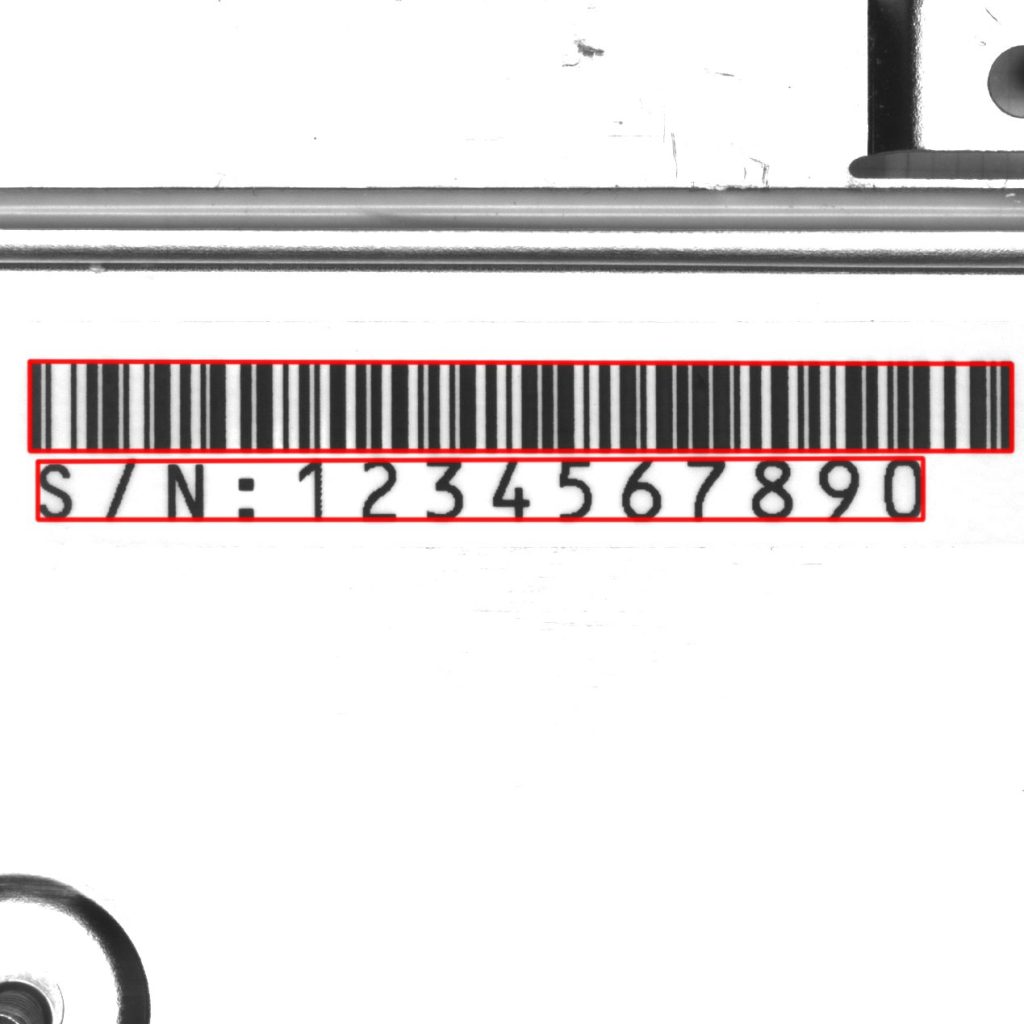

- 検査内容:OCR＋シンボル読取りを行い、結果を照合する。

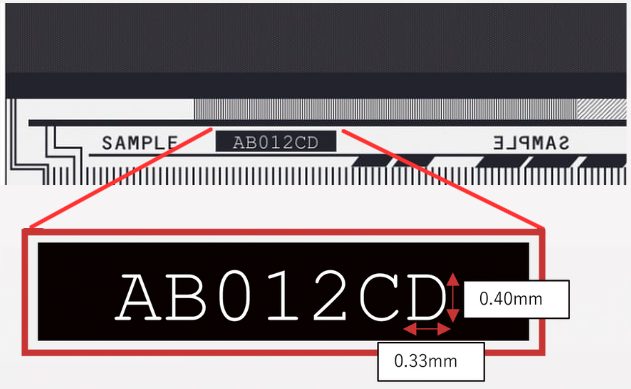

極小サイズ文字の読取り
- 撮影範囲：幅 110mm
- 読取り距離：300mm

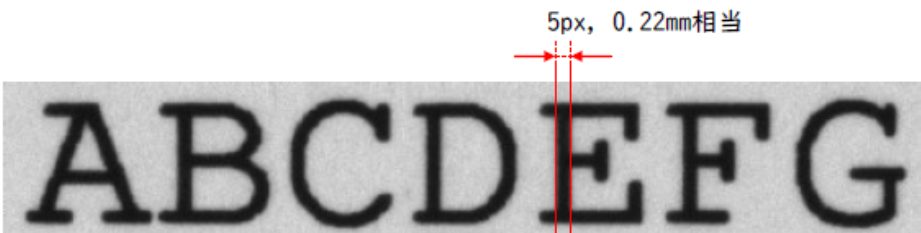

- 文字の最小線幅：0.22mm相当 （5px調整）

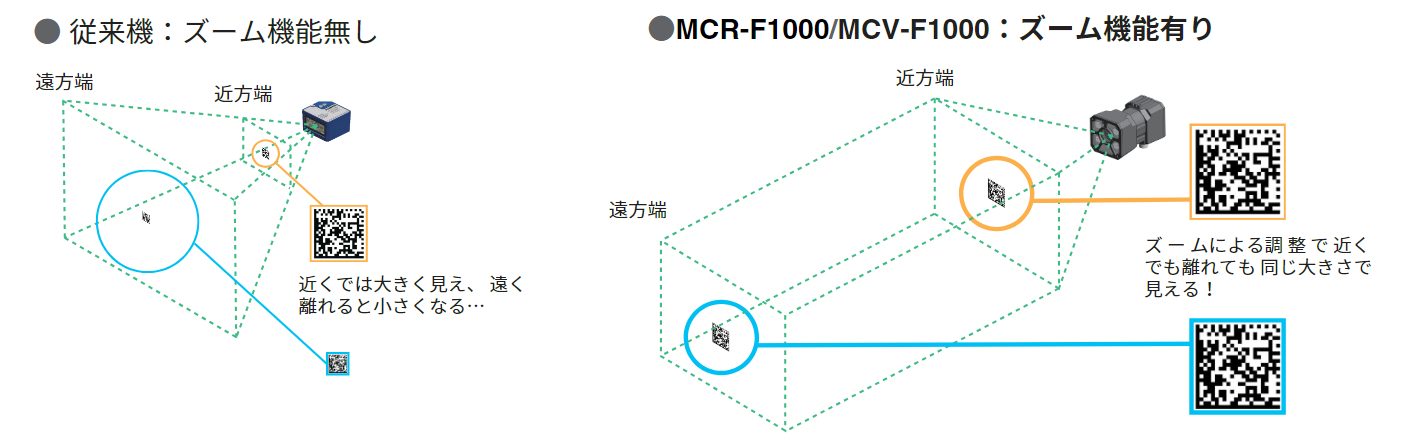

独自のアルゴリズムにより、ズームしても高画質な撮像が可能。
極小サイズの文字も楽々読み取ります。
- 撮影範囲：幅30mm 読み取り距離：160mm
- 文字の最小線幅：0.049mm相当 （5px調整）
バリフォーカル・ズーム調整機構により様々な距離と倍率で読み取り可能
ビジョン機能仕様
| 個数検査（ブロブ解析、パターンマッチング） | 1検査エリアあたり0-99個まで。最大19エリア。 | |
|---|---|---|
| 検出ルール | 幅・高さ・面積（ピクセル単位） | |
| 最小検出サイズ | 0.049 mm (※1) | |
| OCR | 読取り文字数 | 1行あたり50文字まで。最大19行。 |

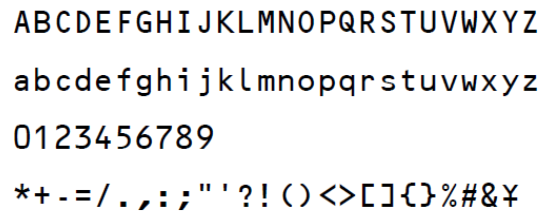

| OCR-Bフォント 読取り可能キャラクタ (※2) |  | |

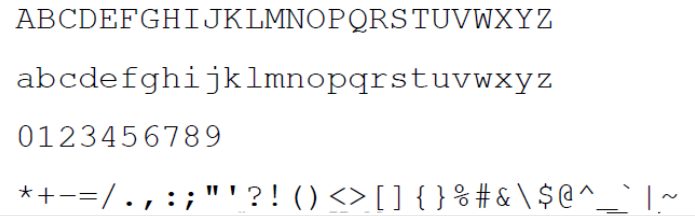

| Courierフォント読取り可能キャラクタ(※2) |  | |

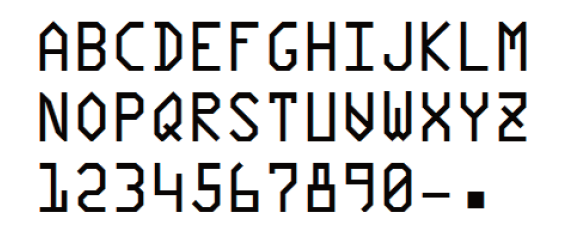

| SEMIフォント 読取り可能キャラクタ |  | |

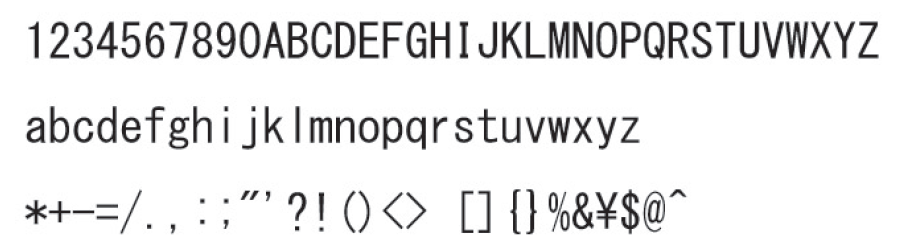

| MSゴシックフォント 読取り可能キャラクタ |  | |

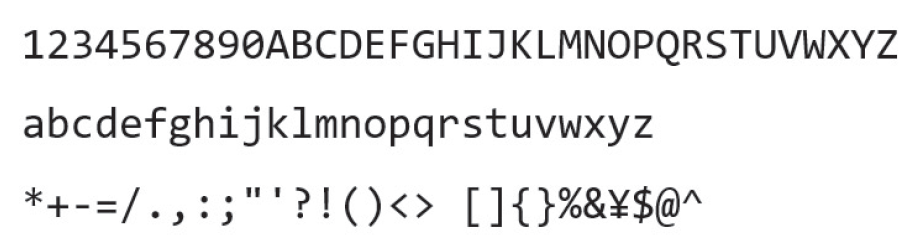

| Consolasフォント 読取り可能キャラクタ |  | |
| 照合機能 | あり（バーコードデータ、OCRデータ、登録データ） | |
| 文字の最小線幅 | 0.049 mm (※1) | |
| 読取り角度 | チルト：±30° | |
関連技術トレンド情報
食品製造DX推進をサポートする画像処理/バーコード/RFIDソリューション
日本の食品製造業界は、慢性的な人手不足、円安や原材料高騰、食品ロスの増加など、様々な課題に直面しています。また、2021年HACCPの制度化に伴い高度な食品安全管理が求められる中、これらの課題を解決し、競争力を維持するために、デジタル技術を活用したDXの推進が強く求められています。
第８回スマート工場EXPO 2024 出展レポート
当社は2024年1月24日～26日に東京ビッグサイトにて開催された「第8回スマート工場EXPO」に出展いたしました。「スマート工場EXPO」は、IoTソリューション、AI、FA／ロボットなどの最新技術・ソリューションが一堂に出展する専門展です。今号では当社出展内容についてレポートします。
バーコードが無いものも照合 ～OCR検品ソリューションのご紹介～
DX推進が求められる産業界において、様々な現場でデータ入力プロセスの自動化やエラー防止のために『OCR（光学式文字認識）』が広く使用されています。今号では、OCR技術の基礎的な紹介と、その活用例として当社製品「OCR対応検品＆ラベル発行システム」をご紹介いたします。
製品仕様
| 型式 | MCV-F1000 | |
|---|---|---|
| 対応 シンボル | バーコード | Code39, Code128 / GS1-128（EAN128）, Codabar(NW7) ITF(インターリーブド 2 of 5) , UPC / EAN(JAN) GS1 DataBar, Code93 |
| 二次元コード | Data Matrix(ECC200) , CompositeCode, QR Code / Micro QR Code, PDF417 / MicroPDF417, AztecCode | |
| ビジョン機能 | 個数検査、OCR | |
| 読取角度 | ピッチ(PITCH) ：±35° スキュー(SKEW) ：±35° チルト(TILT) ： 360° | |
| 最小分解能 | セルサイズ0.1mm / 文字の最小線幅0.049mm | |
| 受光部 | 撮像素子 | 2/3インチ CMOSイメージセンサ 白黒 |
| 有効画素数 | 2448 (X) × 2048 (Y)（約500万画素） | |
| ピント調整 | オート(設置時およびチューニング時にフォーカス位置を自動調整できます) | |
| 倍率調整 | セミオート(セルサイズと結像画素数、もしくは撮影範囲のみ手動設定) | |
| 発光部 | 照明 | 高輝度白色LED |
| 測距センサ | 赤外線レーザ 940nm | |
| 電源定格 | 電源電圧 | DC 24 V±10% |
| 消費電流 | 1 A | |
| デジタル入力 | フォトカプラ絶縁x 2 点 入力抵抗 ：2.2 kΩ ON 電圧 ：10.8 ～ 28 V OFF 電圧 ：0 ～ 0.8 V | |
| デジタル出力 | フォトカプラ絶縁x 3 点 最大定格 DC 30 V 50 mA | |
| ブザー | 電磁ブザー | |
| インターフェース |
Ethernet(1000BASE-T、100BASE-TX、10BASE-Te) 無線LAN (IEEE802.11b/g/n) ※設定・メンテナンス用 |
|
| 耐環境性 | 動作温度 | 0 ～ 40 ℃ |
| 動作湿度 | 35 ～ 85 %R.H.(結露無きこと） | |
| 保存温度 | -20 ～ 60 ℃ | |
| 保存湿度 | 35 ～ 85 %R.H.(結露無きこと) | |
| 耐振動 | 10~150Hz 振幅0.15mm(全幅)/X,Y,Z各方向 2時間 (※1) | |
| 保護構造 | IP67 | |
| 周囲照度 | 10000 lx 以下 | |
| 外形寸法 | 65(H)mm × 65(W)mm × 110(D)mm （突起含まず） | |
| 質量 | 約420 g (ケーブル含まず) | |
※1試験値であり、保証値ではありません
※製品の仕様については予告なく変更されることもございますのでご了承ください。

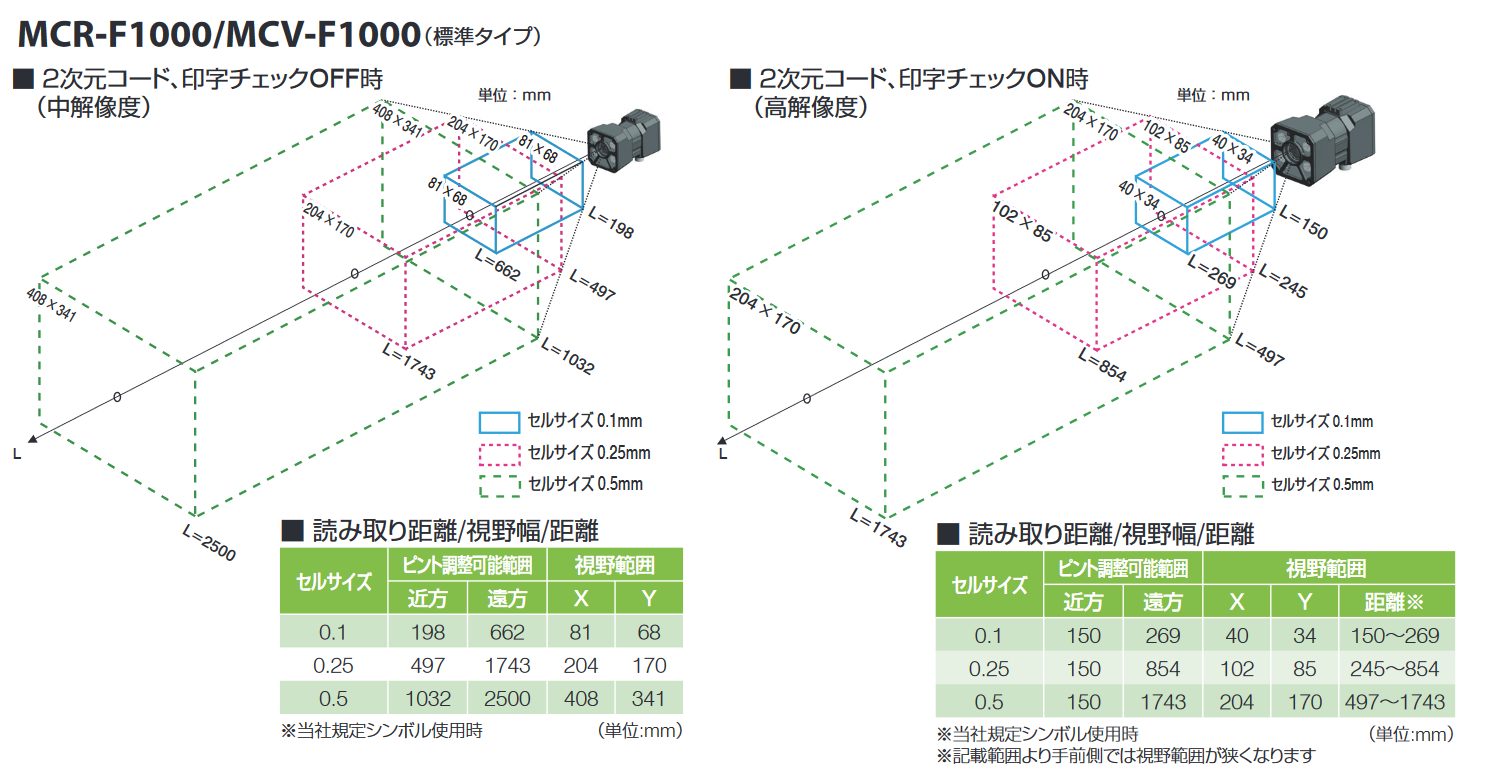

読取り範囲
