特長・機能
初めての方でも迷わせない設定サポート機能。
初めての方でも迷わずに設定できる設定フロー機能や、効率よく最適な設定が行える各種サポート機能を搭載した設定ソフト(MCVConfig)をご用意。
設置後のメンテナンスもスマホでらくらく♪

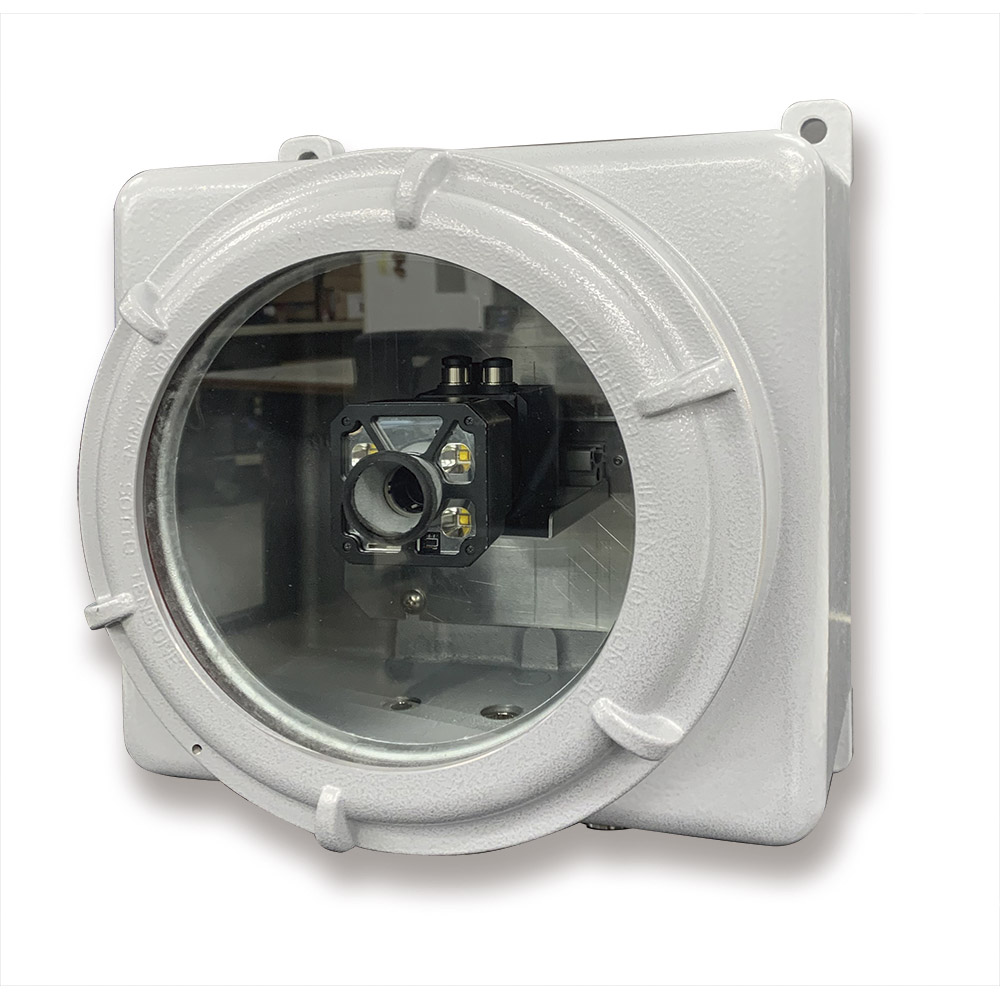

EX-MCR-F1000は、無線LAN機能の搭載により、防爆スマートフォンSmart-EX02と連動して読取りテストや自動調整、設定ファイルの読み出し書き込みなどを設置後でも簡単にメンテナンスできます。

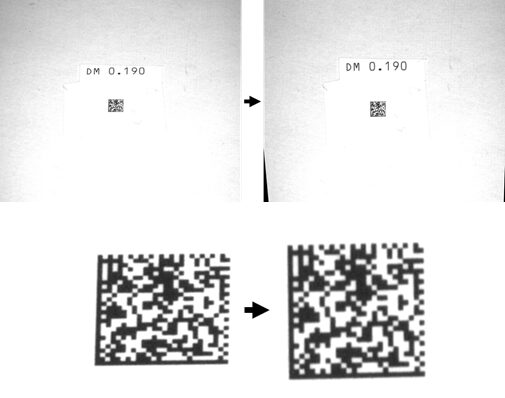

斜めから読ませた場合に発生する画像の歪みを補正する機能(台形補正)を搭載。
シンボルに対して斜めに取り付けざるを得ないケースがありますが、画像の歪みを補正する機能(台形補正機能)を搭載し、読取能力を向上させています。台形補正機能は印字チェックにも活用でき、角度のある取り付け時でも、シンボルの正確な印字チェックが可能になります。
クワッドコアCPUを搭載した強力な高速処理エンジンを採用
サイクルバッファ機能(MAXIMG)搭載
サイクルバッファ機能(MAXIMG)により、高速連続撮像を行い画像メモリへ保存 しながらデコード処理できます。 シンボルが移動中でも詳細なタイミング調整を行わずに読み取りできます。
防塵・防水型の保護構造(IP66)
防塵・防水型の保護構造(IP66)であり、過酷な環境でも使用できます。
Ethernetインターフェースを搭載
Ethernetインターフェースを搭載しており、Windowsが動作するコンピュータのEthernetポートに簡単に接続できます。
レーザマーカやドットピンで印字されたダイレクト・マーキングの読取りに 最適
【画像前処理機能】
取り込み画像を前処理して画質を改善する機能です。画質の悪いシンボルの
読取りにおいて、本機能を活用すれば読取性能を向上できます。
【テーブルモード】
読取パラメータを最大16種類登録でき、1種類ずつ順番に読取りを調整できます。
【照明ユニット】
読み取り対象や状態に応じた、最適な照明の発光パターンを設定できます。
PLCプログラムレスでつながる! PLCリンク機能
FA現場でよく使用されるPLCとの接続もPLC内のバーコードデータ書込みメモリ番地をコードリーダに設定しておくと、読み込んだバーコードデータを自動的に指定のメモリに書き込みます。PLCのプログラミングは普段から開発に慣れている、メモリ監視ロジックだけです。もちろん、データ読み書きもPLCメモリを利用してハンドシェイクを行います。
紹介動画
読取仕様
●読取距離、視野範囲(2次元コード、印字チェックON時)
※印字チェックOFF時、1次元コードの仕様につきましては取扱説明書をご参照ください。
※2 セルサイズ0.1mmの仕様は全て参考値です。
製品仕様
型式 | EX-MCR-F1000 | |
---|---|---|
対応 シンボル | バーコード | Code39, Code128 / GS1-128(EAN128), Codabar(NW7) ITF(インターリーブド 2 of 5) , UPC / EAN(JAN) GS1 DataBar, Code93 |
二次元コード | Data Matrix(ECC200) , CompositeCode, QR Code / Micro QR Code, PDF417 / MicroPDF417, AztecCode | |
読取角度 | ピッチ(PITCH) :±35° スキュー(SKEW) :±35° チルト(TILT) : 360° | |
最小分解能 | 0.1mm | |
受光部 | 撮像素子 | 2/3インチ CMOSイメージセンサ 白黒 |
有効画素数 | 2448 (X) × 2048 (Y)(約500万画素) | |
ピント調整 | オート(設置時およびチューニング時にフォーカス位置を自動調整できます) | |
倍率調整 | セミオート(セルサイズと結像画素数、もしくは撮影範囲のみ手動設定) | |
発光部 | 照明 | 高輝度白色LED |
測距センサ | 赤外線レーザ 940nm | |
電源定格 | 電源電圧 | DC給電:DC 24 V±10% |
消費電流 | 1 A | |
デジタル入力 | フォトカプラ絶縁x 2 点 入力抵抗 :2.2 kΩ ON電圧 :10.8 ~ 28 V / OFF 電圧 :0 ~ 0.8 V |
|
デジタル出力 | フォトカプラ絶縁x 3 点 最大定格 DC 30 V 50 mA | |
ブザー | 電磁ブザー | |
インターフェース |
Ethernet(1000BASE-T、100BASE-TX、10BASE-Te) |
|
無線LAN | 通信距離(参考値) | 見通しで約2 m ※障害物(人体、金属、壁など)や電波状態、接続する機器、本機の向きによって変動します。 |
認証取得 |
工事設計認証 |
|
耐環境性 | 動作温度 | 0 ~ 40 ℃ |
動作湿度 | 35 ~ 85 %R.H.(結露無きこと) | |
保存温度 | -20 ~ 60 ℃ | |
保存湿度 | 35 ~ 85 %R.H.(結露無きこと) | |
耐振動 | 10~55Hz 振幅1.5mm(全幅)/X,Y,Z各方向 1時間 (※1) | |
保護構造 | IP66 | |
周囲照度 | 10000 lx 以下 | |
外形寸法 | 338(H)mm × 305(W)mm × 233(D)mm | |
質量 | 約17.2kg |
※1試験値であり、保証値ではありません
※製品の仕様については予告なく変更されることもございますのでご了承ください。
