世界最高峰　分解能1um以下高出力型X線源を搭載　ナノ-マイクロマルチフォーカスX線傾斜CT「MUX-6410」を販売

プレスリリース
X線検査装置

Ｘ線検査装置の製造・販売・検査受託サービスを行う株式会社マーストーケンソリューション（以下：MTS、所在地：東京都新宿区、代表取締役社長小平 尚、URL https://www.mars-tohken.co.jp/ ）は、160ｋV出力で分解能1μm以下のナノ-マイクロマルチフォーカスの開放管X線源の開発に成功し、それを搭載したX線傾斜CT「MUX-6410」を販売します。

MUX-6410

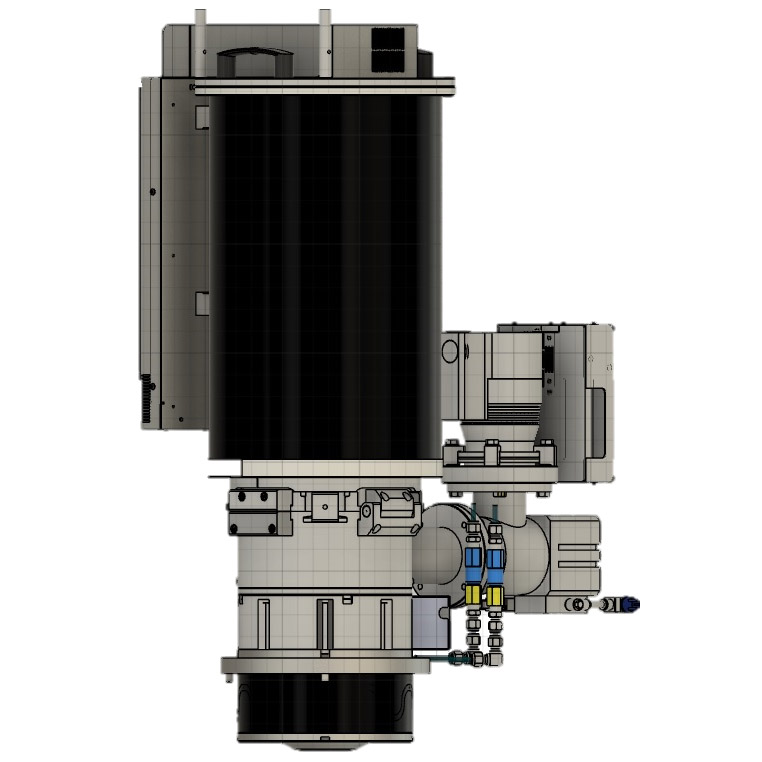

160ｋV出力で分解能1um以下のナノ-マイクロマルチフォーカスの開放管X線源

製品URL

https://www.mars-tohken.co.jp/xray/products/xray-inspection/mux6410

概要

「MUX-6410」概要

　開発に成功した新型X線源は、従来のX線源の課題であった高出力による分解能の低下を解決したものです。従来のX線源は高出力になるとX線焦点が大きくなり、「拡大すると画像がボケる。」「高出力を出すにはフィラメントにヘアピンタングステンを使用するためX線焦点が絞れない。」「X線出力が高いと電子線がドリフトするのでボケた画像になってしまう」等が課題となっていました。
　2年間の開発期間にて、当社で実績のある高輝度フィラメント（Lab6チップ）を採用しつつ、レンズ設計や高圧電源部を見直す等で電子線のドリフトを防ぎ、低電圧の60ｋVと高電圧の150ｋVでも0.5μmの分解能を実現することに成功。これにより、「狭ピッチ」と「高コントラスト」をキーワードにして、X線が透過しにくい上、内部構造が微細なものやX線が透過しやすいものが同居しているものを対象に半導体、電子部品、多層基板、高密度コネクタやMEMSなどの高精細な観察を可能としました。

  • 新型X線源の搭載に伴い、X線の透過力が高くなった、X線量が増えたことにより検出器を最適化。新たにフラットパネルを採用により、デジタルズームに頼らない特長である従来当社製品の拡大率（幾何学倍率）を維持しつつ、より高コントラストな画像を得られるようになりました。
  • 本装置の標準機能として幾何学倍率200倍まで拡大ができる実装基板やシステムLSI等に対応した傾斜CT機能を搭載。10mm以下の試料をより高精細な3次元CT像を得ることが出来る直交CTユニットや加熱しながらハンダの溶ける様子を2D動画記録ができる加熱装置などオプションを有し、レントゲン的な透視検査だけでなく、3DCTや2D動画撮影などX線検査の幅を広げることを可能としています。

仕様

「MUX-6410」仕様

項目仕様
X線源自社開発　開放型X線源　（JIMAチャート60ｋV/150ｋV時0.5μm保証）
管電圧/管電流40～160ｋV　/ 最大200μA
検出器CsI+CMOSセンサ　フラットパネル　
最大視野サイズ約50mmｘ63ｍｍ
本体サイズ（操作デスク含まず）1594（W）×1787（D）×2064（H）mm　重量3300kg

用途

半導体内部構造の解析

2.5D/3Dパッケージ （SoCやFC）

  • 微小はんだバンプのボイド/クラック/接合面
  • インターポーザー基板のVIA、TSV（貫通電極）のクラック
  • 金/銅ワイヤの接合不良、ワイヤの接触部（ショート）、立体的ワイヤ配線のクリアランス

パワー半導体

  • アルミワイヤの接合不良や断線等

電子部品内部構造の解析

セラミックコンデンサ（MLCC）

  • 0402～1005サイズの1μmレベルの内部配線、断線、異物やチップクラック

水晶振動子

  • 振動子のカシメ部、水晶部のクラックなど

多層基板の配線パターンの解析

  • 内部配線パターンの断線、VIAやスルーホールの埋まり具合やクラック
  • 基板内部に実装された極小コンデンサの接続やショート

他配線小型コネクタ/MEMS

  • 狭ピッチの配線パターンや内部接触

撮像例

0402セラミックコンデンサのCT観察

0402セラミックコンデンサのCT観察

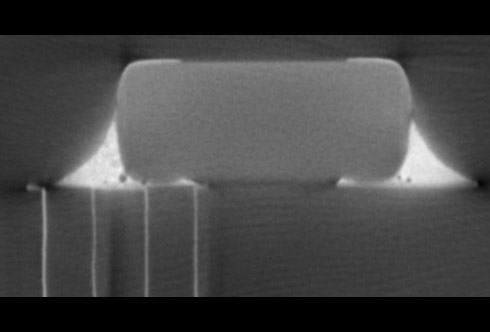

セラミックコンデンサの基板接合状態

セラミックコンデンサの基板接合状態

価格と年間販売台数

定価：8,000万円
年間販売台数：10台目標

その他

本装置の販売だけでなく、受託撮像サービスも提供いたします。公共機関のような装置レンタルだけではなく、当社の専任オペレーターが撮像を行い、最適条件での三次元CTデータを提供します。試料によっては撮像の可否の事前評価を無償で行います。

オペレーターによる撮像費用

１撮像　18万円（※数量、金額についてはご相談可能。三次元解析についても別途費用にて承ります。）

納期：1～2週間（目安）
