特長・機能
高速印刷で大量集中発行(クラストップレベルの印刷速度)
高速CPUとSDRAM(高速大容量メモリ)の搭載に加え、印刷スピードは最速355.6mm/秒を達成。
従来機種の約1.5倍のスループット(「実行」オペレーションからラベルの仕上がりまでの速度)を実現します。
環境配慮へのこだわり(消費電力とリボン消費量を削減)
従来機種に比べ消費電力を約40%低減*しました。低消費電力設計のB-EX4T1は、Energy Star(エネルギースター)を取得しています。また、リボン無印字部を最小限に抑え、ムダなリボン使用を減らすノンストップリボンセーブ機能により、ランニングコストも低減できます。
* 150mm長ラベルを1日2,500枚、1日8時間、月24日稼働時の消費電力の5年間の累積で試算
環境負荷に対応する設計
廃棄後の環境負荷を減らすために、ディスプレイに水銀を含まないLEDバックライトを採用。さらにハロゲンフリーのプリント回路基板を採用しています。
うれしい使い勝手
●見やすい操作パネルとヘルプ機能
従来機種に比べ液晶ディスプレイ(バックライト付き)が大型化し、操作キーも7種類追加され、視認性や操作性がいちだんと向上しています。さらに、用紙交換などのタイミングをお知らせする、頼れるヘルプ機能も搭載しています。
●リボン交換やメンテナンスがラクラク

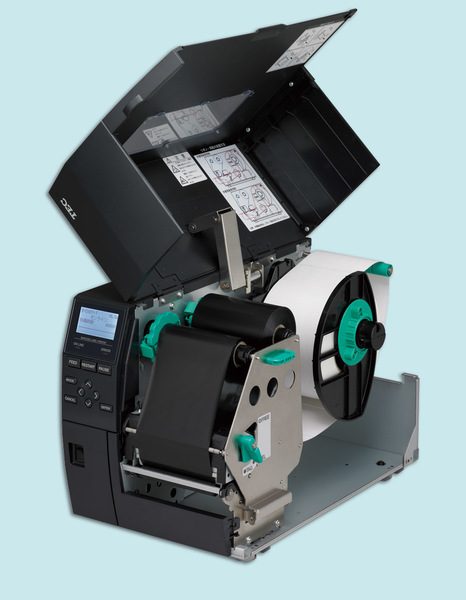

ヘッドが上がり大きく開閉することで、リボンや用紙の交換、メンテナンスが容易にできます。
見やすさを追求する気配り設計(リボン走行の精度を高め、高品位な印字を実現)
印字パターンや用紙サイズ(印字幅は30~104mm*)、厚さにあわせてモータートルクを自動制御。リボンのシワ寄りや蛇行を防ぎ、印字の精度を高めます。また、7ステージ高精度熱履歴制御により、豊富な書体や二次元コードも美しく印字します。
* 用紙サイズはプリンタに搭載されるオプション品によって異なります。
多彩で充実した拡張性(RFIDにも対応)
RS-232C準拠のシリアルインターフェース、セントロニクス準拠のパラレルインターフェース、LAN、USBの4つの通信インターフェースを標準装備しています。さらにオプションには拡張I/Oインターフェース、無線LANボードをラインアップし、各種ネットワークや多彩な周辺機器と接続できる拡張性を備えています。また、RFIDに対応するキットもご用意しています。
製品仕様
型式 | B-EX4T1-TS25-R | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
電源 | AC100V±10% 50/60Hz | ||||||||||
消費電力 | 印字中:124W(定格出力時) 待機中:4.5W(パワーセーブ中)、8W(印字待機時) | ||||||||||
外部環境条件 | 使用周囲温度:5~40℃、使用周囲湿度:25~85%RH(結露なきこと) | ||||||||||
印刷方式 | 熱転写方式(リボン転写)/感熱方式(直接発色) | ||||||||||
印字ヘッド密度 | 12ドット/mm(305dpi相当) | ||||||||||
印字速度 | 76.2mm/秒、127mm/秒、203.2mm/秒、254mm/秒、304.8mm/秒、355.6mm/秒(切り替え可能)*1 | ||||||||||
発行モード | 連続発行/カット発行(オプション)/剥離発行(オプション) | ||||||||||
有効印字寸法 | 104.0mm(横)×1,500mm(縦)最大 | ||||||||||
文字種類 | 漢字 |
|
|||||||||
英数字 | タイムスローマン、ヘルベチカ、プレゼンテーション、 レターゴシック、プレステージエリート、クーリエ、OCR-A、OCR-B |
||||||||||
外字 | 16×16、24×24、32×32、48×48:各1種 フリーサイズ:最大41種 | ||||||||||
その他 | アウトラインフォント(英数字):4種、価格フォント:3種 | ||||||||||
バーコード種類 | JAN-8、JAN-13、EAN-13、EAN-128、UPC-A、UPC-E、NW-7、CODE39、CODE93、CODE128、ITF、MSI、インダストリアル2of5、RM4SCC、KIX code、POSTNET、カスタマーバーコード、GS1 DataBar(合成シンボル含む) | ||||||||||
二次元コード種類 | データコード、PDF417、MicroPDF417、QRコード、Micro QR、Maxicode、CPコード | ||||||||||
文字及びバーコードの回転 | 0°、90°、180°、270° | ||||||||||
インターフェース | シリアルポート(RS-232C準拠)、パラレルポート(セントロニクス準拠)、USBポート(1.1準拠、2.0フルスピード対応)、LANポート(10BASE-T/100BASE-TX準拠)、無線LAN(IEEE802.11b/g準拠)(オプション) | ||||||||||
使用紙寸法 |
ラベル幅 | タグ幅 | 長さ | 厚さ | |||||||
連続発行 | リボン転写 | 27.0~ 104.0 |
30.0~ 107.0 |
10.0~ 1,500 |
0.1~0.17 | ||||||
直接発色 | 27.0~ 117.0 |
30.0~ 120.0 |
10.0~ 1,500 |
0.1~0.17 | |||||||
カット発行 | ディスクカッター | リボン転写 | 27.0~ 104.0 |
30.0~ 107.0 |
25.4~ 1,500 |
0.1~0.17 | |||||
直接発色 | 27.0~ 117.0 |
30.0~ 120.0 |
25.4~ 1,500 |
0.1~0.17 | |||||||
ロータリーカッター | リボン転写 | 27.0~ 104.0 |
30.0~ 107.0 |
38.0~ 1,500 |
0.1~0.17 (幅30.0~50.0時 の厚さ 最大0.263) |
||||||
直接発色 | 27.0~ 109.0 |
30.0~ 112.0 |
30.0~ 1,500 |
0.1~0.17 (幅30.0~50.0時の 厚さ 最大0.263) |
|||||||
剥離発行 | リボン転写 | 47.0~ 104.0 |
─ | 25.4~ 256.0 |
0.13~0.17 | ||||||
直接発色 | 47.0~ 117.0 |
─ | 25.4~ 256.0 |
0.13~0.17 | |||||||
外形寸法 | 278mm(幅)×460mm(奥行)×308mm(高さ) | ||||||||||
質量 | 17kg(付属品および用紙・リボンを除く) | ||||||||||
付属品 | 取扱説明書、電源コード、ヘッドクリーナーペン、テスト用ラベル/リボン(各1巻)、スタートアップCD-ROM |
*1 オプション装着時やご使用のサプライの組み合わせにより印字速度を制限する場合があります。
*2 ロータリーカッター使用時の使用紙寸法は 30.0~112.0mm(幅)×30.0~1,500mm(長さ) 厚さ 0.1~0.17mm(幅 30.0~50.0mm時の厚さ 最大0.263mm)です(印字方式、用紙の種類、印刷速度により仕様が異なります)。
*3 剥離発行の場合、印字速度は203.2mm/秒以下で印字してください。
※性能保証のため、用紙、リボンは弊社が認定したものをご使用ください。
◆オプション
- ディスクカッターモジュール/B-EX204-QM-R
- ロータリーカッターモジュール/B-EX204-R-QM-R
- 剥離モジュール/B-EX904-H-QM-R
- HF帯RFIDキット/B-EX700-RFID-H2-R
- UHF帯RFIDキット/B-EX700-RFID-U4-R
- 拡張I/Oボード/B-EX700-IO-QM-R
- 無線LANボード/B-EX700-WLAN-QM-R
◆RFID
HF帯 | 13.56MHz |
---|---|
100mW | |
ISO/IEC 18000-3(15693)、I-CODE SLI、Tag-it HF-I のタグに対応 | |
UHF帯 | 921.0~922.2MHz |
1~100mW 特定小電力無線局 | |
ISO/IEC 18000-6 TypeC のタグに対応 | |
RFID機能 | タグ書込み自動リトライ |
不良タグ検知 | |
ショートピッチ(UHF帯)タグ書込み | |
操作パネルからタグ読取 |
