特長・機能

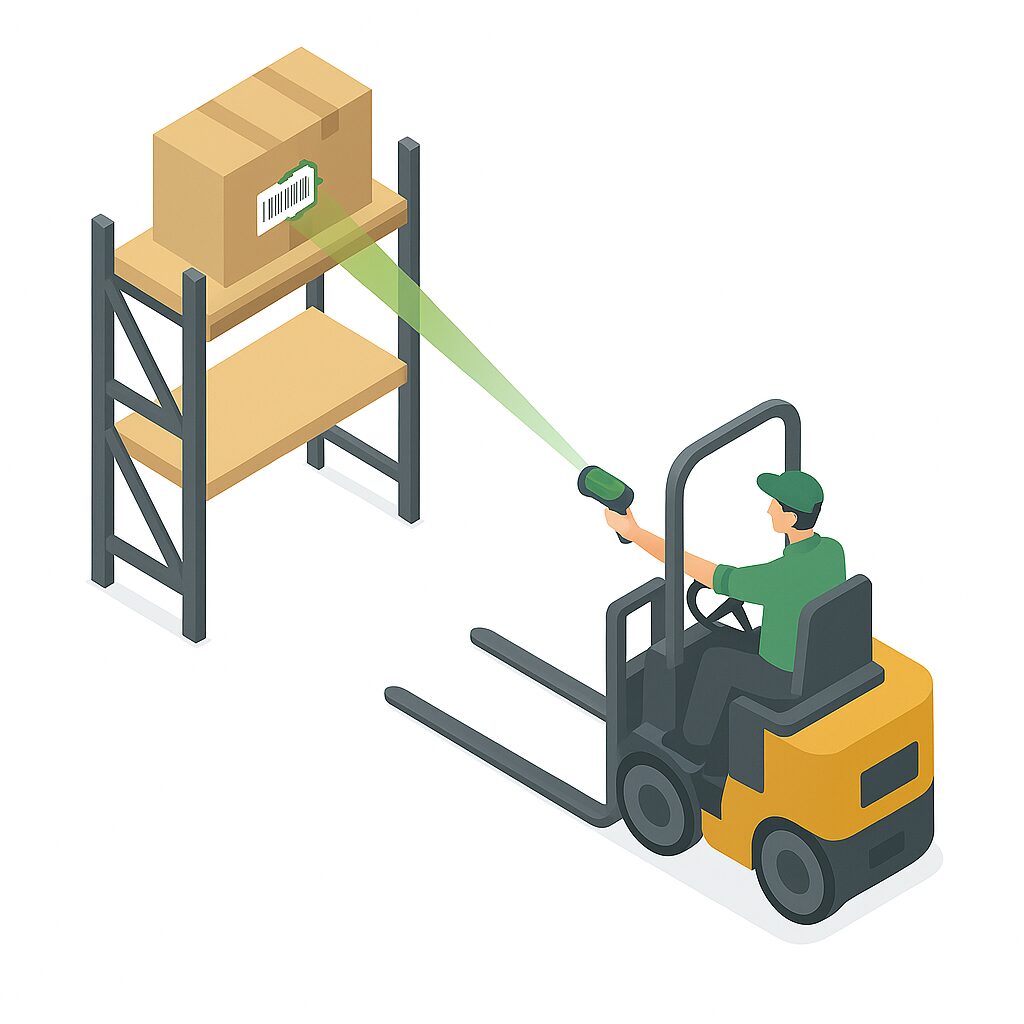

“届く距離”が変わる —— 5cm~32mのロングレンジ

1台で至近距離から超遠距離までをカバー。フォークリフトから降りずに上段パレットを読み取り、足元のラベルもかがまずにスキャン。移動と姿勢変更が減るから、ピッキングと棚入れが流れるように進みます。

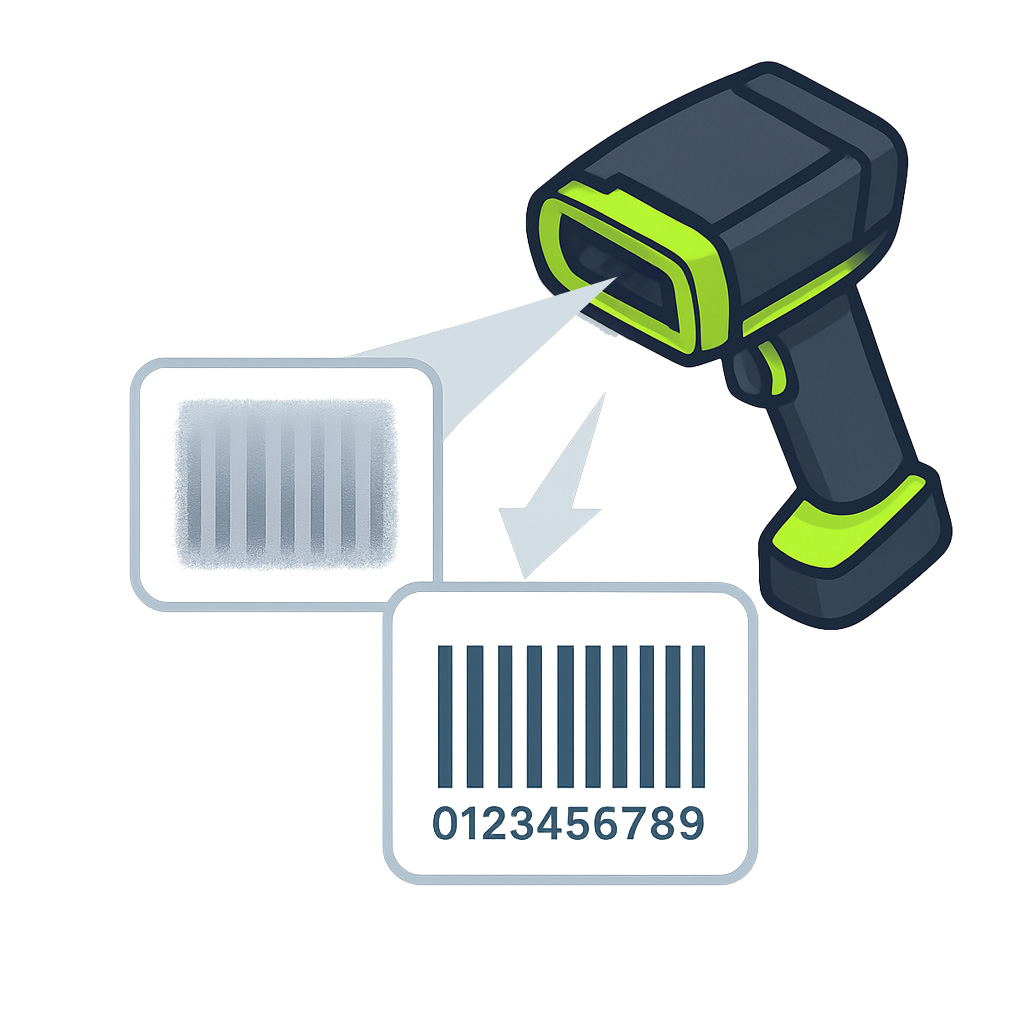

難読コードにも“速く強い” —— PRZM×IntelliFocus

擦れ・汚れ・低コントラスト、収縮フィルム越しのラベルなど、現場で“読みにくい”に直面する条件でも力を発揮。照明条件が変わっても最適フォーカスで高速にデコードします。
(PRZMはZebra独自の画像処理技術で、かすれや汚れ、低コントラストなど読みにくいバーコードも補正して高速にデコードします。IntelliFocusは、読み取り距離に応じて自動で最適な焦点を合わせる機能です。)
狙いやすさで差が出る —— 緑色レーザー照準

赤色より最大7倍視認性の高い緑色クロスヘア。暗い倉庫の奥でも、日中のヤードでも、照準に迷わず素早く決定。オペレータのストレスを抑え、ミスショットを低減します。
現場仕様のタフネス —— 約3m落下/7,500回転倒、IP65/IP68

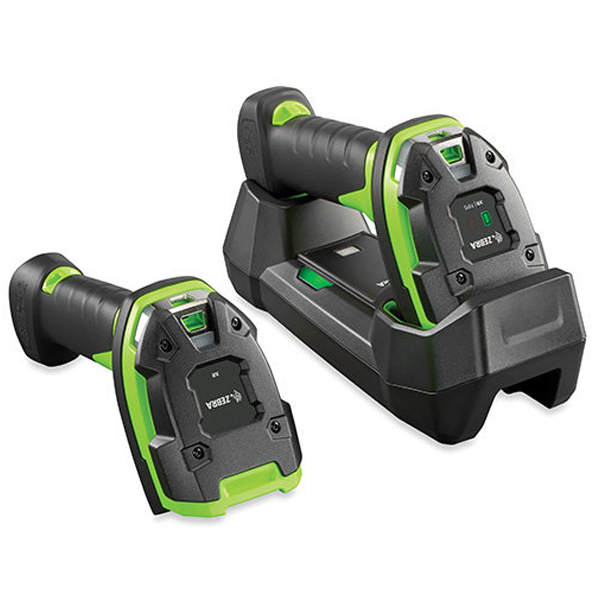

水濡れ・粉塵・温度変化に強い超高堅牢ボディ。クレードルもIP65相当で、充電接点は25万回の抜き差しに耐える設計。長期運用でも安心です。
シフトを止めない —— コードレス運用の安心

無線モデル(DS3678-XR)は1回の充電で80,000回超のスキャンに対応。バッテリ残量とBluetooth状態を本体LEDで可視化。充電忘れや接続トラブルの前に手を打てます。

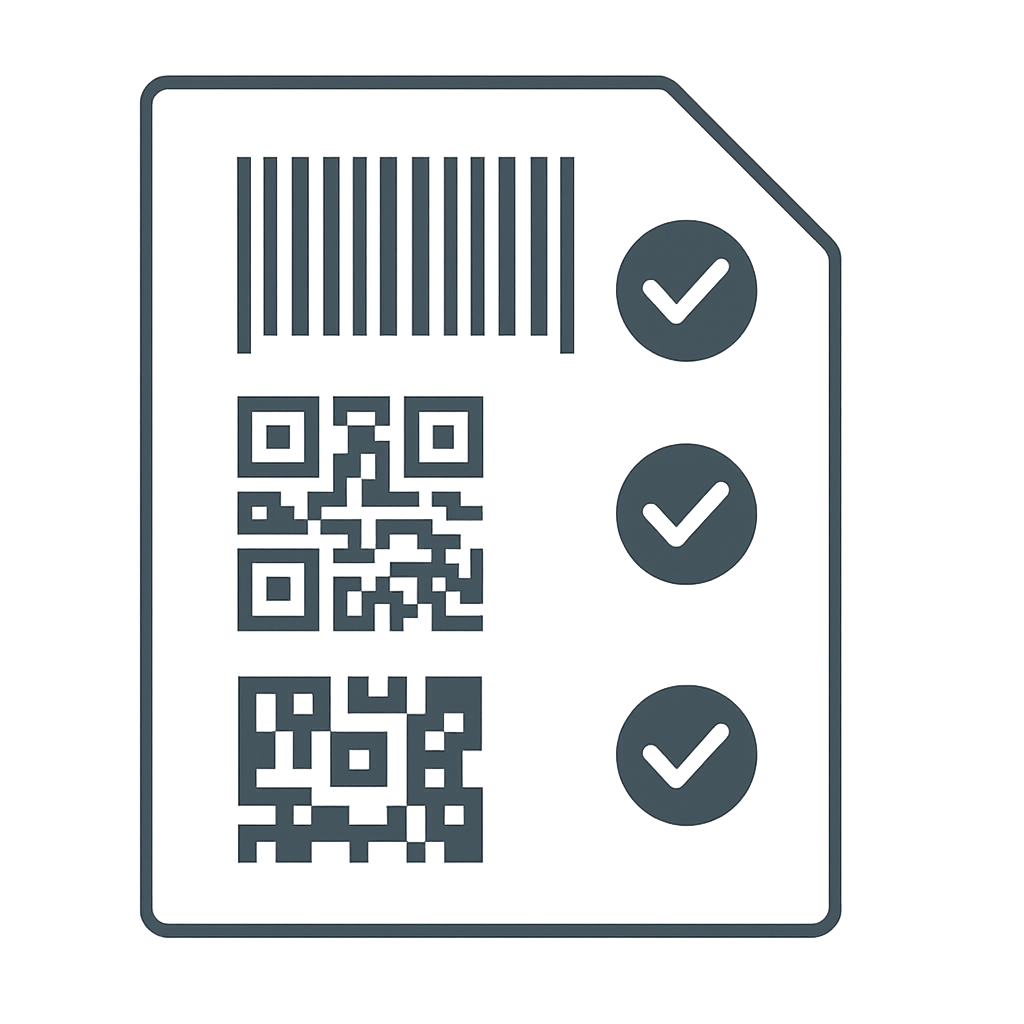

入力作業を自動化 —— Multi-Code & Label Parse+

1トリガで複数バーコードを読み取り、必要なコードだけを決めた順序でホストへ送信。GS1ラベルから有効期限やロット番号などを即時抽出し、在庫・検品入力をシンプルに。
管理の手間を削減 —— AutoConfig/Virtual Tether/Wi-Fi Friendly

作業ステーションをまたぐ設定切替はAutoConfig(別のベースにペアリングするだけで、新しいホストアプリケーションに合わせてスキャナが自動的に構成されます)で自動化。置き忘れ・持ち出しはVirtual Tether(スキャナがBluetoothの受信範囲外になったり、一定時間、クレードルから外れていたりすると、スキャナとクレードルからユーザーに警告が送られます)がアラート。Wi-Fiフレンドリーモード(BluetoothデバイスによってWi-Fi環境で発生しがちなワイヤレス干渉を解消)で無線LAN干渉にも配慮。
主な活用シーン
ロケーションを選ばず、“近くても遠くても”同じスキャナで作業がつながります。

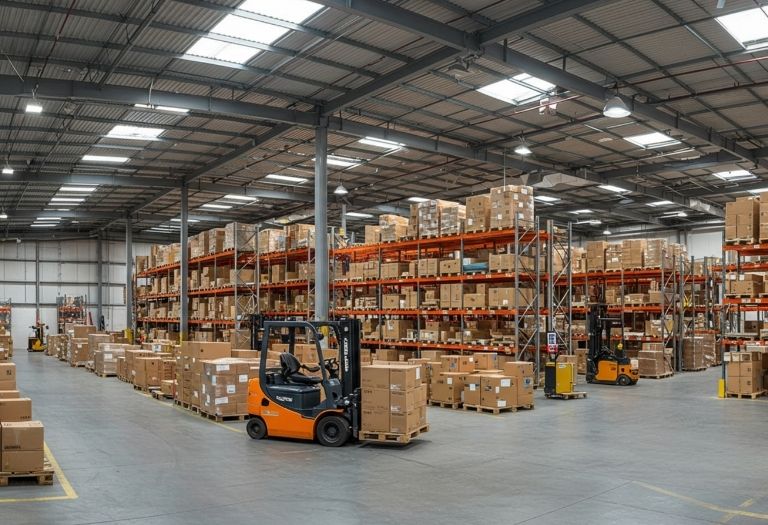

倉庫:入出庫、棚入れ、ピッキング、クロスドック

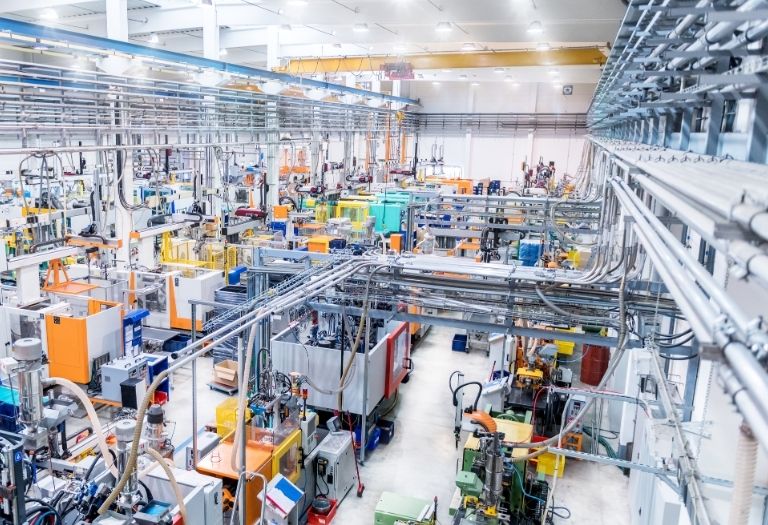

製造:仕掛品トラッキング、部品追跡、品質検査

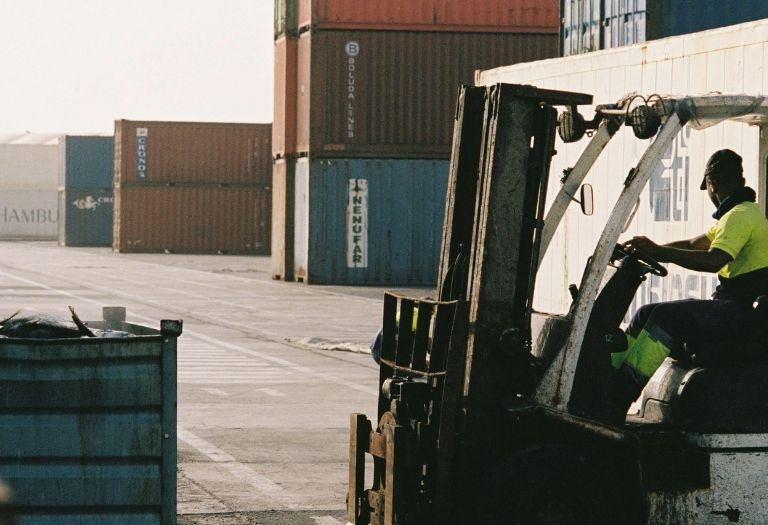

物流/屋外:ヤード・港湾・車両基地での遠距離スキャン
製品仕様
物理特性
寸法 | コード付き:18.5cm(高さ)x 7.6cm(幅)x 13.2cm(奥行き) コードレス:18.5cm(高さ)x 7.7cm(幅)x 14.2cm(奥行き) |
---|---|
重量 | DS3608-XR コード付き:308g DS3678-XR コードレス:410g |
入力電圧範囲 | ホスト電力:最小4.5VDC、最大5.5VDC 外部電源:最小11.4VDC、最大12.6VDC |
動作電流 | コード付き: 近:360mA(RMS定格) 遠:450mA(RMS定格) |
スタンバイ電流 | コード付き:100mA(RMS定格) |
カラー | インダストリアルグリーン |
対応ホストインターフェース | USB、RS232、キーボードウェッジ工業用イーサネット: EtherNet/IP、Profinet、Modbus TCP、標準TCP/IP |
バッテリ | PowerPrecision+ 3100mAhリチウムイオン充電式バッテリ |
FIPSのセキュリティ認証およびTAA準拠 | FIPS 140-3準拠の認証、貿易協定準拠(特定の構成が必要) |
ユーザーインジケータ | ダイレクトデコードインジケータ、LED、ビープ音、振動 |
性能特性
フル充電1回あたりスキャン回数 (コードレス) | 80,000 |
---|---|
画像キャプチャ | ベーシック |
照準 | 520nmレーザー |
照明 | 2個の温白色LED 2700K |
イメージャ視野角 | 近:42.1°(水平)x 27°(垂直)、遠: 14°(水平)x 7.9°(垂直) |
イメージセンサー | 遠方:1,920(水平)x 1,080(垂直)ピクセル 近接:1,280(水平)x 800(垂直)ピクセル |
最小印刷コントラスト | 25%の最小反射率差 |
スキュー/ピッチ/回転 | スキュー:± 60°、ピッチ:± 60°、ロール:±360° |
デコード機能
1D | コード39、コード128、コード93、Codabar/NW7、コード11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32(イタリアの医薬品コード) |
---|---|
2D | PDF417、MicroPDF417、Composite Codes、TLC-39、Aztec、Data Matrix、Maxicode、QRコード、MicroQR、Chinese Sensible (Han Xin)、郵便番号 |
Digimarc | デジタル透かし技術 |
IUID | IUID解析に対応、アプリケーションの要求に応じてIUID欄の読み取りと分離が可能 |
動作環境
動作温度 | DS3608-XR コード付き:-22°F~+122°F/-30°C~+50°C DS3678-XR コードレス:-4°F~122°F/-20°C~50°C |
---|---|
保管温度 | -40°F~158°F/-40°C~70°C |
湿度 | 5%~95%(結露なきこと) |
耐落下衝撃性能 | DS36X8:室温で10.0フィート/3.0mの高さからコンクリート面へ複数回の落下後、動作可能 コードレス:-20°C~50°Cで、8.0フィート/2.4mの高さからコンクリート面への複数回落下後、動作可能 コード付き:-30°C~50°Cで、8.0フィート/2.4mの高さからコンクリート面への複数回落下後、動作可能 |
耐転倒衝撃性能 | 3.3フィート/1.0mの高さから7,500回の転倒後、動作可能 |
シーリング | スキャナ:IP65およびIP68、IECシーリング仕様に準拠 FLBクレードル:IP65 |
ESD | EN61000-4-2に従い、±25kV大気放電、±10kV直接放電、±10kV間接放電 |
耐周辺光 | 0~10,000フットキャンドル/0~107639ルクス(直射日光) |
ワイヤレス接続 DS3678-XR
Bluetooth無線 | Bluetooth Class 1、Version 4.0(LE)、シリアルポート(SPP)、HIDプロファイル |
---|---|
転送速度 | Classic Bluetoothで3Mbit/秒(2.1Mbit/秒) Bluetooth Low Energyで1Mbit/秒(0.27Mbit/秒) |
電波到達範囲 | 障害物のない屋外直線距離: Class 1: 最小300フィート(100.0m) Class 2: 最小30フィート(10.0m) |
デコード範囲(標準値)
シンボル体系/解像度 | 近/遠 |
---|---|
100% UPCA:13mil | 1.3インチ~12.1フィート/3.3cm~3.7m |
コード128:10mil | 2.2インチ~8.5フィート/5.6cm~2.6m |
コード128:15mil | 2.1インチ~13.6フィート/5.3cm~4.1m |
Code 128:40mil | ~34.6フィート/~10.5m |
Code 128:100mil | ~87.6フィート/~26.7m |
コード39:5mil | 1.3インチ~4.7フィート/3.3cm~1.4 m |
Code 39:7.5mil | 1.3インチ~7.4フィート/3.3cm~2.2m |
コード39:20mil | 2.0インチ~18.1フィート/5.1cm~5.5m |
Code 39:40mil | ~41.1フィート/~12.5m |
Code 39:55mil 反射性 | ~61.1フィート/~18.6m |
Code 39:100mil | ~105.1フィート/~32.0m |
Data Matrix:10mil | 1.3インチ~5.5フィート/3.3cm~1.7m |
Data Matrix:100mil | ~52.1フィート/~15.9m |
Data Matrix:200mil | ~100.0フィート/~30.5m |
QRコード:10 mil | 1.3インチ~4.6フィート/3.3cm~1.4m |
* バーコードの幅による(バーコードの幅が狭いほど近くまで、幅が広いほど遠くまで読み取り可能)
ユーティリティおよびメンテナンス
123Scan | スキャナのパラメータをプログラミング、ファームウウェアをアップデート、スキャンしたバーコードデータおよび印刷レポートを提示。詳細については、以下のサイトをご覧ください。 www.zebra.com/123Scan |
---|---|
スキャナSDK | マニュアル、ドライバ、テストユーティリティ、サンプルソースコードを含むフル機能のスキャナアプリケーションを作成。詳細については、 www.zebra.com/windowssdk |
スキャナ管理 サービス(SMS) | Zebaのスキャナを遠隔で管理し、その資産情報を照会。詳細については、 www.zebra.com/sms |
Network Connect | サードパーティの変換装置なしに、3600シリーズスキャナを業務用イーサネットネットワークにシームレスに直接接続します。詳細については、 www.zebra.com/NetworkConnect をご覧ください。 |
準拠規格
環境 | RoHS EN 50581:2012 |
---|---|
電気安全規格 | EN 62368-1:2014/AC:2015 EN 62368-1:2014/A11:2017 IC 62368-1 (Ed.2) UL 60950-1 Second Edition、CAN/CSA-C22.2 N |
レーザー/LED安全規格 | 21CFR1040.10(レーザー) IC 60825-1:2014(Ed.3.0):EN 60825-1:2014(レーザー) EN 60825-1:2014/A11:2021 IC 62471:2006 (Ed.1.0): EN 62471:2008 (LED) |
EMI/RF | EN 55032:2015/A11:2020(Class B) EN 55035:2017/A11:2020 EN 61000-6-2:2005/AC:2005 EN 61000-3-2:2014 (Class A) EN 61000-3-2:2019 (Class A) EN 61000-3-3:2013 EN 61000-3-3:2013/A1:2019 EN 60601-1-2:2015. IC 60601-1-2:2014 47 CFR Part 15、Subpart B、Class B ICES-003 Issue 7、Class B |
