特長・機能

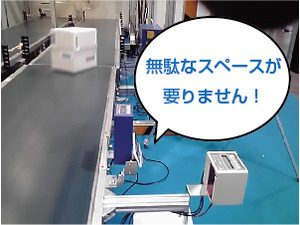

前例なき省スペース化！
スキャン面からワークまでわずか50mm!!コンベア周りに無駄なスペースが不要になりました。
画期的な導入サポート機能!

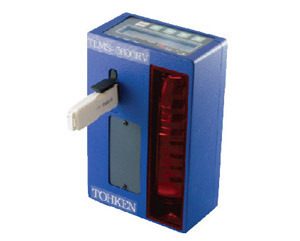

設定の為に設定機やPCは要りません。万が一の時も本体の操作パネルのみで確認、設定が可能。
設定値はUSBメモリからコピーが可能で、大規模導入時はもちろん故障時の入替もコピーで一発設定。

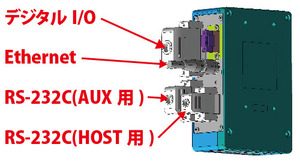

マルチインタフェース
RS-232CとEthernetを標準装備。RS-232Cを現場設備と接続し、Ethernetを社内LANに接続すれば事務所にいながら状態監視や設定変更が可能です。

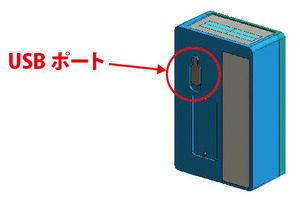

なんで前面にUSBポート?
現場に設置されたスキャナはホコリや強度対策で冶具で補強されてしまいます。確実にオープンなのは読み取り面だけです。だからUSBポートは抜き差ししやすい前面に用意しました。

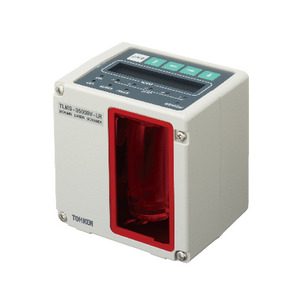

ベストセラー機能を継承
- 好評の本体設定機能を継承。表示パネルはバックライト搭載で薄暗い現場でも抜群の視認性。
- PLCとの接続には、CCリンク、PLCリンク、マルチドロップを標準装備。
紹介動画
製品仕様
| 型式 | TLMS-5600RV |
|---|---|
| スキャナ部 | |
| 光源 | 半導体レーザ 波長650nm |
| レーザー出力 | 2mW以下 class2(JIS C 6802:2005) |
| 走査方法 | ポリゴンミラー |
| 最小バー幅 | 0.25mm～1.0mm |
| スキャン回数 | 600Scan/秒 |
| 横比 | 2.0～3.0 |
| 適応バーコード | JAN/EAN/UPC、ITF、Codabar、Code39、Code128、EAN128、インダストリアル2of5 |
| バーコードの傾き | -5°～+40°(スキュー)、±30°(ピッチ)、±5°(チルト) |
| PCS値/許容外乱光 | 0.6以上（白の反射率75%以上）/7000lx以下 |
| インターフェース | |
| シルアルI/F | HOST×1、AUX×1 |
| LAN | 100Base-TX |
| デジタル入力 | 同期入力×1、USER入力×1 フォトカプラ絶縁電圧入力（抵抗値1Ω） |
| デジタル出力 | GO×1、NG×1、OUT×3 フォトカプラ絶縁オープンコレクタ出力(最大定格：DC30V 100mA) |
| 電源 | |
| 入力電圧範囲 | DC12V～24V±10% |
| 消費電力 | 40W以下 |
| 耐環境性能 | |
| 運用温度/湿度 | 0～40℃/35～85%R.H.（結露しないこと） |
| 保存温度/湿度 | -20～65℃/35～85%R.H.（結露しないこと） |
| 耐環境性能（防塵防滴性能） | IP5x |
| 外形寸法 | 92(W)×142(H)×48(D)mm |
| 重量 | 600g |
各種ダウンロード
本製品のマニュアル、ドライバ・ツール等のダウンロードが可能です。 ダウンロードには、お客さま情報のご入力が必要です。
