特長・機能

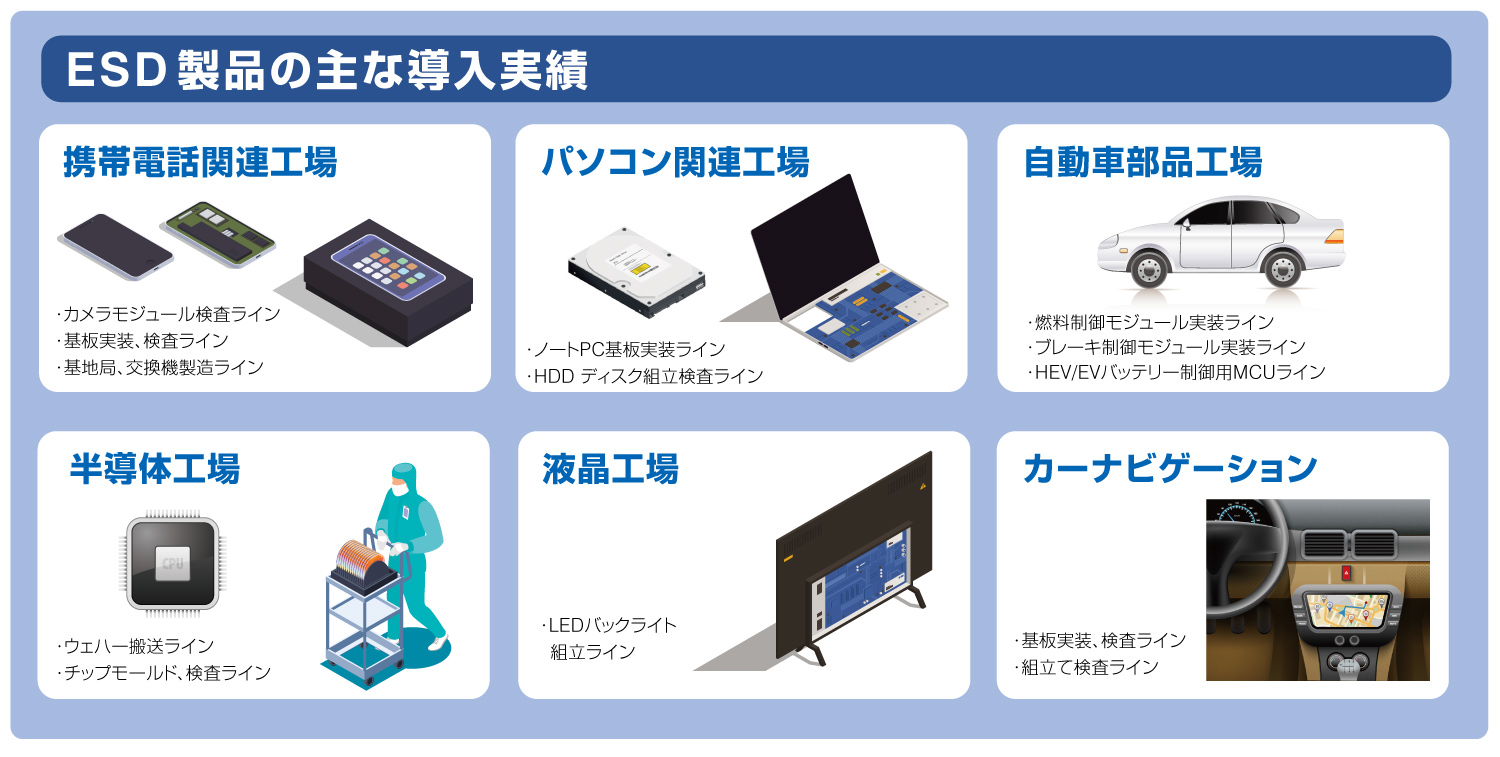

静電気（ESD）対策モデル
当社は長年にわたり静電気対策モデルの研究開発に取り組んでいる数少ないメーカーです。
液晶デバイスを始め、電子部品を製造している現場ではESDによるマイコンの破壊や劣化対策は必須事項となっており完成品メーカーからも信頼性評価の重要項目として注目されております。
当社のE S D 対策スキャナは、新技術を取り入れたカーボンフリー、低イオンコンタミネーション及び低アウトガスを実現した素材を使用しております。
ダイレクトマーキングの読み取りに最適
プリント基板や樹脂部品などにダイレクトマーキングされた2次元シンボルの読み取りに最適です。MTSならではの最先端のノウハウを結集し、これまで読み取りが困難とされていたダイレクトマーキングの読み取りを可能にしました。
ボタン操作で簡単読取設定。
２次元シンボル解析に最適な画像を生成する 最適な照明設定を簡単に設定可能
独自の照明機能で基板、金属、液晶とさまざまなワークにあわせて自由な照明設定が可能。
インテリジェントな自動調整機能（※1）とイージーセットアップソフトウェアで簡単設定。ダイレクトマーキング特有の面倒なチューニング作業から解放されます。
※1：MCR-H700があらかじめプリセットされたデータから適切な処理を選択します。本体ボタン操作のみですぐに使いたいニーズに応えます。
ワイドビューウィンドウで見逃がさない！
リーダーの陰に隠れて狙いにくかった小さな２次元シンボルも
大きな読み取り窓を採用し、狙いやすく、読み取りやすくなりました。
簡単読み取り設定ツールでどなたでも最適な設定が可能
読み取り画像をリアルタイムに見ながら、照明、画像処理を選択して簡単に最適な設定が見つけられます。
「テーブルモード機能」を搭載し、様々な素材に対応した読み取り設定が標準でプリセットされてるので、ほとんどの場合、何も設定することなく読み取りが可能です。
PLCリンク機能搭載（RS-232Cモデル）
PLC内のバーコードデータ書込みメモリ番地をスキャナに設定しておくと、読込んだバーコードデータを自動的に指定のメモリに書き込みます。PLCのプログラミングは普段から開発に慣れている、メモリ監視ロジックだけです。もちろん、データ読み書きもPLCメモリを利用してハンドシェイクを行います。
ワイヤレス(Bluetooth)モデル登場
読み取り結果を無線（Bluetooth通信）でホストパソコンに送信できますので、読み取り作業範囲の制約が少なく、作業性が向上します。
Bluetooth最大通信距離（参考値）: 見通しで約10m
※障害物 (人体、金属壁など)や電波状態によって変動します。

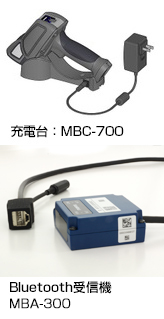

※充電台（MBC-700）及びACアダプタは別売です。
※Bluetooth受信機 （MBA-300）は別売です。
『離し読み』『幅広バーコード』に1台で対応するMCR-H710モデル登場
DPM（Direct Part Marking）リーダは特殊な照明を搭載して印字品質の低いマーキングの読み取りを可能にしているのでワークに対して接触に近い状態で読ませなければなりませんでした。
また、読み取り距離がワークに近いために読み取り範囲が限定されていました。
◎ 凹凸のある鋳造品などスキャナ読取部をDPMに近づけられない！
◎ DPMスキャナで幅の広い伝票バーコードを読ませたい！
MCR-H710はDPMスキャナでありながら、『離し読み』、『幅広のバーコード』も一台で対応できます。
※最少分解能、読み取り難さにより、MCR-H700でないと対応できない場合があります。
プリント基板やガラス⾯などにダイレクトマーキングされた2次元シンボルの読み取りに最適です。従来機よりもさらに極⼩のマーキングに対応できます。
最⼩分解能40μm(0.04mm)
※アタッチメントの使⽤で25μmまで可能(別売)
紹介動画
製品仕様
| 型式 |
MCR-H700/710/720-ESDシリーズ （BluetoothモデルのみMCR-H7x1B-ESD） |
|---|---|
| インターフェース | RS-232Cモデル/USB&HIDモデル/Bluetooth 5.0(Bluetooth Low Energy)モデル ※MCR-H720はUSB＆HIDモデルとBluetoothモデル(MCR-H721B-ESD)のみ |
| 対応シンボル | 2次元コード: Data Matrix(ECC200)、QR Code、Micro QR Code |
|
バーコード: Code39、Code128/GS1-128 (EAN128)、Codabar(NW7)、ITF（インターリーブド 2of5）、JAN/EAN/UPC、GS1 DataBar、Code93 ※MCR-H720/721シリーズは2次元コードのみ対応 |
|
| イメージセンサ | 1/3インチ CMOS 白黒 1280(X)×960(Y)（ 約120万画素） |
| 消費電流 | RS-232Cモデル：約400mA |
| USB&HIDモデル&Bluetooth 5.0（Bluetooth Low Energy)モデル： 約1500mA (充電台設置時)約400mA (USBケーブル接続時) | |
| 運用温度/湿度 | 10～40℃ (充電時)/0～40℃ (通常使用時)/ 35～85％RH（結露なきこと） |
| 保存温度/湿度 | -20～60℃ /35～85％RH（結露なき事） |
| 保護構造 | IP64 |
| 衝撃振動 | 1.5mの高さからコンクリート上へ落下後、正常動作。ただし外観上の損傷は除く。 |
| 外形寸法 | MCR-H700/710/701/711：199(H)×80(W)×142(D)mm, MCR-H720/721：216(H)×80(W)×152(D)mm |
| 質量 | MCR-H700/710/701/711：315g（ケーブル含まず） / Bluetoothモデル :380g（バッテリ含む） |
| MCR-H720/721：365g（ケーブル含まず） / Bluetoothモデル :430g（バッテリ含む） | |
| 表面抵抗値 | 105Ω～108Ω |
読み取り距離
| 【MCR-H700U-ESD / MCR-H700R-ESD / MCR-H701B-ESD】 最小セルサイズに応じて変わる（下記） 18～27mm（セルサイズ0.1mm：） / 0～30mm（セルサイズ 0.125mm以上） |
| 【MCR-H710U-ESD / MCR-H710R-ESD / MCR-H711B-ESD】 最小セルサイズに応じて変わる（下記） バーコード：0～70 mm (セルサイズ0.125 mm), 0～100 mm (同0.25 mm) 2次元コード（QR)：10～35 mm (セルサイズ0.167 mm), 0～60 mm (同0.25 mm) |
| 【MCR-H720U-ESD / MCR-H721B-ESD】 2次元コード：0～3 mm (最小セルサイズ0.04 mm) |
各種ダウンロード
本製品のマニュアル、ドライバ・ツール等のダウンロードが可能です。 ダウンロードには、お客さま情報のご入力が必要です。
