製品仕様

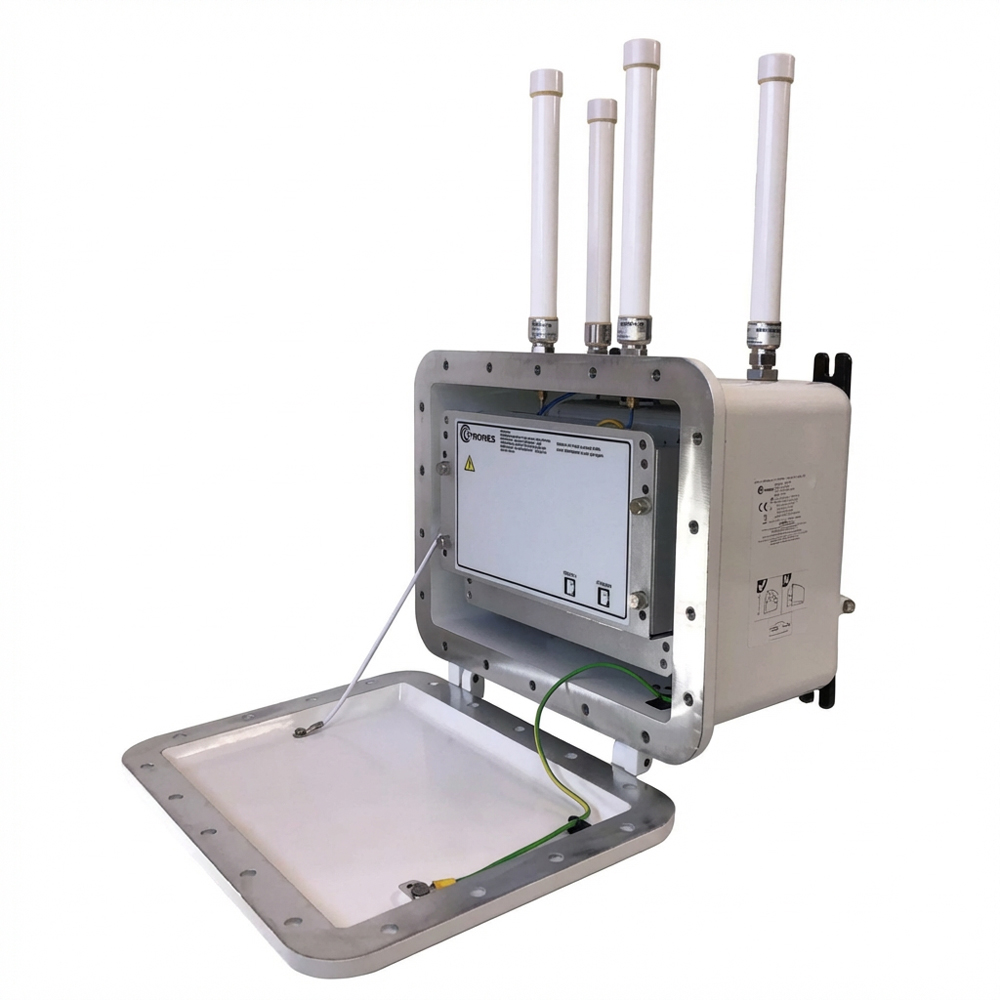

| 型式 | iWAP107 |
|---|---|
| 対応防爆エリア | Zone 1（第一類危険箇所）/ Division 1 |
| 国内検定合格番号 | CML 21JPN11185X |
| 防爆認証（海外） | ATEX / IECEx（Zone 1, 2, 21, 22）、cMETus（Class I, II Div 1 / Zone 1, 21 等） |
| 防爆表示（証明） | II 2(1) GD Ex d [ia IIC Ga] IIB+H2 T5 Gb / II 2(1) GD Ex tb [ia Da] IIIC T100°C Db |
| 電源電圧 | 120VAC または 230VAC（±10%）/ IEEE 802.3at PoE |
| 許容最大消費電力 | 25W（基本構成）/ 125W（ヒータ内蔵時） |
| 容器材質 | アルミニウム合金（鉛フリー）＋エポキシ粉体塗装（マリン仕様）または 316Lステンレス鋼（オプション） |
| 保護構造（環境耐性） | IP66 |
| 外形寸法（W×H×D） | 415×315×250mm（アルミ）/ 415×315×253mm（316Lステンレス鋼） |
| 重量 | 約26.5kg（アルミ・PoEバージョン）/ 約70kg（316L、機器構成による） |
| 動作温度（使用周囲温度） | 内部機器構成に依存（多様な構成に対応） |
| 動作湿度（使用相対湿度） | 0～95%RH（結露なきこと） |
| 入力（電源） | AC電源ケーブル入力（ネジ端子） |
| 入力（通信） | PoE（電源・データ）10/100/1000BASE-T（RJ45） |
| 入力（光） | シングル／マルチモードファイバー入力（LCコネクタ、スプライストレイ） |
| ケーブルグランド | 1/2” NPT（MET仕様）または M20×1.5-6H |
| イーサネット距離 | 10/100/1000BASE-T（CAT6）：最大100m / 1000BASE-SX（MMF）：最大550m（850nm）/ 1000BASE-LX（SMF）：最大20km（1310nm） |
| RF出力 | 最大8系統（電気的に絶縁されたN型RF出力） |
| アンテナ取付 | 上面／底面／上下分離に対応（最大8、上面は最大4）※リモート取付可 |
オプション（代表例）
| 無線機器の提供方法 | お客様支給（実績例：Aruba / Cisco / Meraki / Siemens 等） |
|---|---|
| 電源仕様 | 24VDC / 100-120VAC / 230VAC / PoE |
| 通信（イーサーネット）接続方式 | 100/1000 base-T イーサネット、CAT6 銅線 100/1000 base-T イーサネット、CAT6 銅線、サージ保護付き マルチモード 1000BASE-LX ファイバ LCコネクタ付き シングルモード 1000BASE-LX ファイバ LCコネクタ付き |
| アンテナ用避雷器（アレスタ） | あり / なし |
| 容器内ヒーター | あり / なし |
| 筐体材質 | アルミ/ 316Lステンレス |
| アンテナ配置 | 上面（T）/ 底面（B）/ 上下分離（S）※アンテナ本数指定 |
